Yamaha NS 8390 доработка заменой кроссовера
АЧХ Yamaha NS 8390 с заводским кроссовером из двух конденсаторов
АЧХ Yamaha NS 8390 с новым модернизированным кроссовером
Фильтр акустики Yamaha NS 8390 до доработки
Кроссовер Yamaha NS 8390 из двух электролитических конденсаторов
Акустический терминал акустики Yamaha NS 8390
Установка нового кроссовера в колонки Yamaha NS 8390
Установка распорок в колонки Yamaha NS 8390
Вид акустики NS 8390 после доработок
Демпфирование синтепоном акустики Yamaha NS 8390
Схема доработанного фильтра для акустики Yamaha NS 8390
Комплект деталей для апгрейда кроссовера акустики Yamaha NS 8390
Комплект деталей для апгрейда кроссовера акустики Yamaha NS 8390

Комплект деталей для апгрейда кроссовера акустики Yamaha NS 8390

5990 руб.
под заказ

Предполагаемый срок поставки: 21 декабря

Заказать

Что это?

Хотите улучшить звучание акустики Yamaha NS-8390?

  • соберите кроссовер по прилагаемой к киту схеме;
  • разместите кроссовер внутри акустики;
  • подключите кроссовер к динамикам и акустическим клеммам вместо заводского фильтра;
  • усильте корпус распорками и набейте синтепоном;

Не секрет, что стандартные кроссоверы в брендовой акустике нижнего и среднего ценового сегмента не обеспечивают наилучшее звучание с имеющимися динамиками ввиду экономии на элементах фильтра.

В данной акустике разделительный фильтр фактически отсутствовал. Два электролитических конденсатора по сути защищали СЧ и ВЧ динамики от выгорания, а не обеспечивали правильную стыковку полос.


Установив в акустику профессионально смоделированный новый кроссовер и сделав небольшие доработки по корпусу акустической системы, можно значительно скорректировать звучание АС в лучшую сторону и сэкономить на покупке новых колонок


Как это работает?

Нам отдали на модернизацию акустику Yamaha NS-8390. После разборки АС выяснилось, что внтури практически отсутствует демпфирующий материал, это хорошо видно по графику импеданса(см.фото). Бугорки на 200, 300 и 400Гц свидетельствуют о стоячих волнах. Корпус сделан из 10мм ДСП. Поэтому он был дополнительно усилен распорками и набит синтепоном(см. фото).


Но самое главное, что нуждалось в доработке, это кроссовер. Родной "фильтр" представлял из себя два конденсатора на СЧ ВЧ динамиках. Измеренная в нашей мастерской АЧХ акустики с таким фильтром была ужасной, неравномерность составляла целых 17дБ! Поэтому на основании микрофонных замеров был смоделирован и собран новый кроссовер с частотами раздела 850Гц и 4700Гц.


Доработанный кроссовер значительно улучшил ситуацию, с ним неравномерность АЧХ составила уже 7дБ. К сожалению, меньшей неравномерности не позволяет добиться качество динамиков. В целом результат доработки существенный. За счет нового кроссовера акустика стала звучать более детально, появилась внятная середина, значительно улучшилась фазовая характеристика, ведь теперь динамики стали работать каждый в своей полосе. Распорки и демпфирование синтепоном убрали гул, бас стал более собранным.

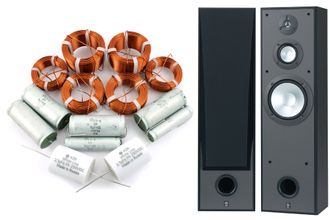

Что входит в апгрейд-кит

В набор входит комплект деталей для самостоятельной сборки кроссоверов для апгрейда двух колонок:

  • 6шт. катушек индуктивности; правильно располагайте катушки относительно друг друга;
  • 6шт. конденсаторов К73-79 и 2шт. аудио конденсаторов КZK White Line;
  • принципиальная схема разделительного фильтра со всеми номиналами(бумажная версия);
  • можно купить только электронную версию схемы кроссовера в формате pdf, пароль для просмотра придет после оплаты; для катушек потребуется провод 0.8-0.9мм.

Вам необходимо самостоятельно собрать фильтр на дощечке(например ДВП, фанера) навесным монтажом по схеме, разместить внутри акустики и подключить к динамикам, убрав заводской кроссовер из двух конденсаторов. Потребуются навыки пайки. Желательно установить внутри корпуса деревянные распорки(на клей ПВА) и положить немного синтепона.

С этим товаром покупают

Комментарии (10 из 17)

Добавить комментарий

Игорь

Добрый день ! Установил раскрепил обшил изолировал ПОМОГЛО УРА

Комментировать
Вячеслав

Здравствуйте. Установил ваши кросоверы ,доработал колонки распорками, на стенки нанес шумоф м2 на каучуковой основе и установил валик из сентипона по центру колонки, звук изменился в лучшую сторону, частоты теперь на своих местах, пропал гул на басах, басы стали более глубокими, в целом улучшением доволен, спасибо.

Комментировать
Артём

Вот такой получился кроссовер, после доработки звук стал гораздо чище , появилась кристальность звучания ,пропал гул у баса стал более приятным + ещё проклеил рейками для окон все углы поставил распорки, проклеил все пенкой (коврик для гимнастики) и синтипоном. Огромное спасибо разработчикам , результатом доволен!

Комментировать
Павел

Подскажите а к другой трёх полоске подойдут?саунд про sa-318

Комментировать
Deskfi.ru

Нет, не подойдут, другую акустику надо замерять и делать свой фильтр.

Саша

Здравствуйте. Подскажите пароль схемы кроссовера спасибо.

Комментировать
Deskfi.ru

Добрый день, схему можно приобрести отдельно, без набора деталей.

Борис

Здравствуйте! Использовал ваш комплект для доработки не Yamaha NS-8390 а NS-7390. Результат порадовал, частоты раздела в норме, "Каша" пропала, кроссовером доволен. Сравнивал с китайским с AliExpress - ваш на слух лучше. Сами колонки не дорабатывал. Слушаю с усилителем Yamaha RX-V371, звучание приличное. Спасибо.
Для информации прикрепляю АЧХ и фото.

Комментировать
Валерий.

Здравствуйте. Можно купить только схему и катушки индуктивности?

Комментировать
Deskfi.ru

Добрый день, да, это возможно.
