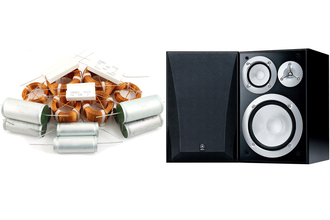

Набор деталей для альтернативного кроссовера акустики Yamaha NS-6490
3690 руб.
в наличии: 4
Акустика Yamaha NS-6490 хорошо поддается разнообразному тюнингу и доработкам, которые позволяют не тратя больших денег, значительно улучшить качество звучания акустики.
В ките предлагается набор компонентов и схема для сборки полноценного трехполосного разделительного фильтра вместо двух заводских электролитических конденсаторов.
Для проектирования нового фильтра АС мы специально приобрели один экземпляр данной акустики, провели необходимые измерения микрофоном, на выходе получился новый кроссовер, обеспечивающий правильную стыковку полос и значительно повышающий уровень звучания акустической системы.
Состав набора для самостоятельной сборки кроссоверов на две колонки:
- Катушки индуктивности - 6шт.; правильно располагайте катушки относительно друг друга;
- Резисторы Yageo SQP - 6шт.;
- Конденсаторы К78-34 - 4шт.;
- Конденсаторы К73-79 - 4шт.;
- принципиальная схема разделительного фильтра со всеми номиналами(бумажная версия);
- можно купить только электронную версию схемы кроссовера в формате pdf, пароль для просмотра придет после оплаты; для намотки катушек потребуется провод 0.8-0.9мм.
Вам необходимо самостоятельно собрать фильтр на дощечке(например ДВП, фанера) навесным монтажом по схеме, разместить внутри акустики и подключить к динамикам, убрав заводской кроссовер из двух конденсаторов. Потребуются навыки пайки.
С этим товаром покупают
:format(webp)/13fcf4ed47ef27f.ru.s.siteapi.org/img/prh4qonnmrk0kogkc0wgc4k4wgs4ks "широкополосная акустическая система на динамиках Fostex FF85WK")
:format(webp)/13fcf4ed47ef27f.ru.s.siteapi.org/img/qxklxl63utcwoks40sgs4wo0gwwoko "К78-34 конденсатор полипропиленовый в металлическом корпусе")
:format(webp)/13fcf4ed47ef27f.ru.s.siteapi.org/img/tahxg4s45lw4w404o04kw4ow04s0ck "Visaton ALTO II чертежи акустической системы")
Visaton ALTO II кит-набор для изготовления корпуса напольной акустической системы
7 761 руб.
в наличии: 5
:format(webp)/13fcf4ed47ef27f.ru.s.siteapi.org/img/q2vki3zjxfk0sswsw8g0k4soc8gc0o "Victor SX-3 винтажная акустика")
Комментарии (10 из 11)
Добавить комментарийСпасибо за проделанную работу.Собрал фильтры .прослушиваю третью неделю.Впечатления положительные .Цыканье пропало.визжать на больших громкостях перестал.Детальность середины не пострадала.звук показалось чють обьёмней стал.Чуйка чють упала.
КомментироватьВ оригинале в противофазе включена СЧ секция, а у вас ВЧ - это не опечатка?
КомментироватьНе опечатка, ВЧ в противофазе.
Можно ли заказать уже готовые фильтры и сколько это будет стоить?
КомментироватьПока такой возможности нет.
Почему на схеме по 3 конденсатора на колонку а в комплекте указано по 4.Одна ёмкость набирается?
КомментироватьДа, один конденсатор наборный.
Выложите характеристики разработанного вами кроссовера и результаты измерений проведённых вами с разработанным вами кроссовером
КомментироватьРезультаты до и после.
Нет ли примерной схемы для оптимальной компоновки деталей кроссовера, примерно как в ките для самостоятельной сборки полочных колонок?
