Overnight Sensations MT конструктор для сборки полочных колонок

9960 руб.
в наличии: 7

Краткий обзор

Соберите ваши собственные пассивные полочные двухполосные Hi-Fi мониторы ближнего поля с нашим конструктором двухполосной АС по проекту Overnight Sensations MT от Пола Кармоди(Paul Carmody). Эта самодельная двухполосная акустика имеет море положительных отзывов от людей, повторивших проект. Мы предлагаем версию конструктора с твитером от HiVi.


Конструктор включает в себя весь набор необходимых комплектующих для сборки пары колонок: корпуса из МДФ в разобранном виде, динамики, порты фазоинвертора, компоненты кроссовера и акустические терминалы. Проект простой и идеально подходит для беспроблемного повторения начинающими. Отличный полезный подарок для подростков, увлекающихся музыкой и конструированием.

Особенности

  • самый повторяемый проект самодельной малогабаритной акустики(минимониторы);
  • высокоточный раскрой корпусов на станке ЧПУ;
  • идеальны для прослушивания музыки в ближнем поле(рабочий стол, спальня итд.)

Описание

Когда Пол Кармоди впервые услышал спроектированную им акустику Overnight Sensations, он воскликнул: "Я хотел бы, чтобы у меня была машина времени. Я бы вернулся в свою комнату во времена, когда я был в старших классах школы или на первых курсах института и вручил бы себе эти колонки. Эта маленькая полочная акустика сочетает в себе всё, о чем я тогда мог только мечтать: широкая звуковая сцена, глубокий бас и крошечные корпуса. В реальности же, всё что у меня тогда было это озорные Minimus-7s".


Проект акустики Overnight Sensations разработан как быстрый и недорогой в сборке проект, способный выдать неожиданно взрослый звук из таких небольших корпусов. Вполне может стать проектом выходного дня для начинающего радиолюбителя, подарком для подростка или, как в случаем с Полом, комплектом маленьких полноценных мониторов, которые он может слушать за столом при работе с бумагами.


Для быстрого и легкого погружения в мир "сделай сам" в кит включена пара корпусов МДФ 12мм, раскроенных на ЧПУ станке для последующей самостоятельной сборки. Корпуса собираются простым соединением внахлест, посадочные отверстия под динамики и все отверстия уже отфрезерованы. По рекомендациям Троелса Гравесена у отверстия под НЧ динамик снята фаска с внутренней стороны передней стенки.


В проекте акустической системы Overnight Sensations используются динамики от фирмы HiVi. В качестве ВЧ-динамика выбран HiVi T20-8, твитер с текстильным куполом и маленьким 53мм фланцем, работающий в паре с 4-дюймовым СЧ-НЧ динамиком HiVi B4N c алюминиевым диффузором и довольно привлекательным внешним видом, что позволит обойтись без грилей. Внутренний объем корпуса составляет около 4,5л, фазоинвертор настроен на частоту 53Гц с помощью порта длиной 152мм. Можно сказать, что часть магии всей линейки Overnight Sensations заключается в подборе динамиков: от HiVi B4N можно добиться неожиданно низких басов в очень маленьком корпусе по приемлемой цене.


За компьютером обычно слушают музыку на малых мощностях, музыка - это фон при работе за ПК, и она не должна напрягать, так вот как раз Overnight Sensations очень хорошо себя показывают на малых мощностях и при длительном прослушивании. Кто сказал, что для получения достойного качества звука, нужна акустика размером со старый чемодан? Настольные колонки для компьютера имеют небольшой размер и высокую чувствительность. Overnight Sensations прекрасно разместится на компьютерном или письменном столе вместе с компактными стереоусилителями небольшой мощности.


Обсуждение кита на форуме ВЕГАЛАБ

Посмотрите фото процесса сборки Overnight Sensations в нашей DIY галерее.

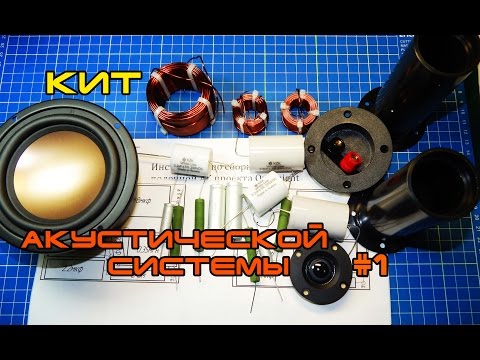

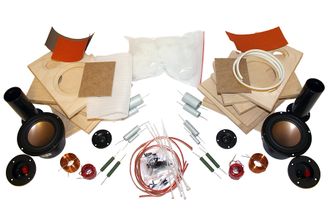

Список деталей и материалов, входящих в конструктор АС Overnight Sensations MT:

Название
Количество
HiVi T20-8 ВЧ-динамик 2
HiVi B4N СЧ-НЧ динамик 2
К78-34 0,22мкф 250В 5% полипропиленовый конденсатор 2
К78-34 1,5мкф 250В 5% полипропиленовый конденсатор 2
К78-34 2,2мкф 250В 5% полипропиленовый конденсатор 2
К78-34 6,8мкф 250В 5% полипропиленовый конденсатор 2
С5-37В 6 Ом 10Вт 5% резистор проволочный 2
С5-37В 15 Ом 10Вт 5% резистор проволочный 2
Катушка индуктивности 0,35мГн 0,9мм 0,38 Ом
2
Катушка индуктивности 1,1мГн 1,25мм 0,4 Ом 2
Порт фазоинвертора диаметром 35мм телескопический 2
Терминал акустический, диаметр фланца 75мм 2
Плата из ДВП для монтажа кроссовера 2
Провод монтажный акустический 1,5мм 140см
Прокладка для НЧ-динамика 2
Прокладка для фланца фазоинвертора 2
Прокладка под фланец терминала 2
Шуруп-саморез черный с потайной головкой для терминала 8
Шуруп-саморез черный с полукруглой головкой для динамиков 16
Шуруп-саморез черный с потайной головкой для порта ФИ 8
Стяжки пластиковые 6
Наждачная бумага по дереву зернистостью 60, 180, 240, 320 4
Синтепон 40г
Комплект корпусов из МДФ 12мм без отделки в разобранном виде 1
Инструкция по сборке 1


При покупке кита без корпуса, при необходимости предоставляем в электронном виде чертежи корпусных деталей для толщины материала 12мм.

С китом вы получаете инструкцию по сборке и бесплатную техническую поддержку по сборке конструктора по email, телефону до полного запуска в работу.



Технические характеристики полочной акустики Overnight Sensations MT
Тип пассивные двухполосные полочные минимониторы
Инженер-проектировщик Paul Carmody
Диапазон частот 45 - 20000Гц(-3дБ)
НЧ-динамик 101мм, HiVi B4N, алюминий
ВЧ-динамик 25мм, HiVi T-20, ткань
Сопротивление 8Ом
Чувствительность 83дБ
Рекомендуемая мощность усилителя 10 - 30Вт
Акустическое оформление фазоинвертор
Габариты (Ш х В х Г) 152 х 228 х 203 мм
Вес 3,5 кг (одна колонка)
Гарантия на комплектующие из набора 1 год

Павел

Покупал данный набор 6 месяцев назад. Брал без корпуса, его делал отдельно. При сборке вопросов не возникло. Звук хороший. Но любителям глубоких низов придется покупать/собирать сабвуфер.
Продавец очень адекватный. Всем рекомендую данный набор.
