19990 руб.
в наличии: 2

Набор динамиков Visaton, деталей и компонентов для самостоятельной сборки напольной двухполосной домашней Hi Fi акустики из конструктора акустической системы проекта Visaton CLOU.


Для воспроизведения низких и средних частот используются два динамика WS 17 E/8, для высокочастотного диапазона применен твитер SC 10 N/8. Для обеспечения высокого качества воспроизведения, используя эти достаточно недорогие НЧ/СЧ громкоговорители, каждая головка WS 17 E/8 работает на свой объем (т.е. два динамика разделены корпусной перегородкой).

Нижний динамик монтируется в 36-литровый отсек. Это дает более ровную частотную характеристику в диапазоне от 60 Гц до 600 Гц. Верхняя НЧ/СЧ головка установлена в меньшем, 16-литровом отсеке, что вызывает некоторый подъем АЧХ в диапазоне от 60 Гц до 150 Гц. Такая конструкция с двумя мидбасовыми динамиками в акустическом оформлениии закрытый ящик создает гармоничный басовый регистр с усилением отдачи на НЧ между 60Гц и 130Гц.


Для того, чтобы обеспечить плавный переход между НЧ/СЧ и ВЧ громкоговорителями, инженерами Visaton был специально разработан кроссовер для этого конструктора, исключающий нежделательные пики и резонансы.


Результатом этой необычной комбинации динамиков и корпуса является напольная акустика, качество звучания которой значительно выше её умеренного ценового диапазона.

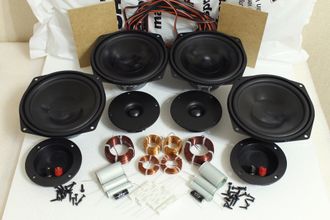

В комплект конструктора входят детали для сборки двух АС:

ВЧ-динамик Visaton SC 10 N/8 2шт.
НЧ-СЧ динамик Visaton WS 17 E/8 4шт.
Катушки индуктивности

0.22мГн 0.8мм

0.82мГн 0.8мм

1мГн 1мм

2шт.

2шт.

2шт.

Пленочные конденсаторы

К78-34 1мкф

К78-34 6.8мкф

К73-79 10мкф

2шт.

2шт.

2шт.

Электролитические конденсаторы

Visaton Elko 33мкф

2шт.

Резисторы

Yageo SQP 1Ом

Yageo SQP 2.2Ом

Yageo SQP 10Ом

2шт.
Демпифрующий материал Damping Material 6 упак.
Акустический терминал диаметр 105мм(banana) 2шт.
Кабель для внутренней разводки Tasker C102 1.5мм2 5м.
Плата для монтажа кроссовера ХДФ 3мм 140х200мм 2шт.
Шуруп-саморез torx 4x17мм 24шт.
Шуруп-саморез torx 3.5х13мм 8шт.

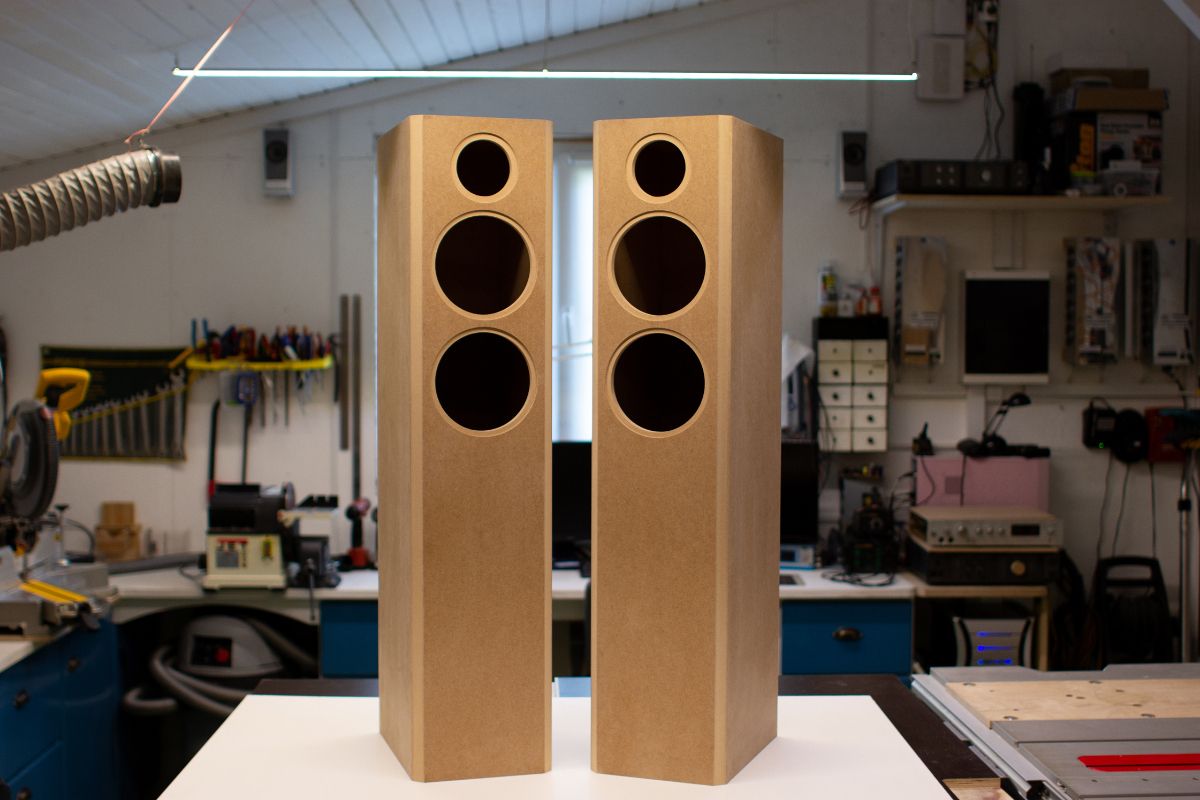

Набор заготовок для сборки корпуса или готовые корпуса МДФ 16мм

можно купить отдельно

или опцией к этому киту

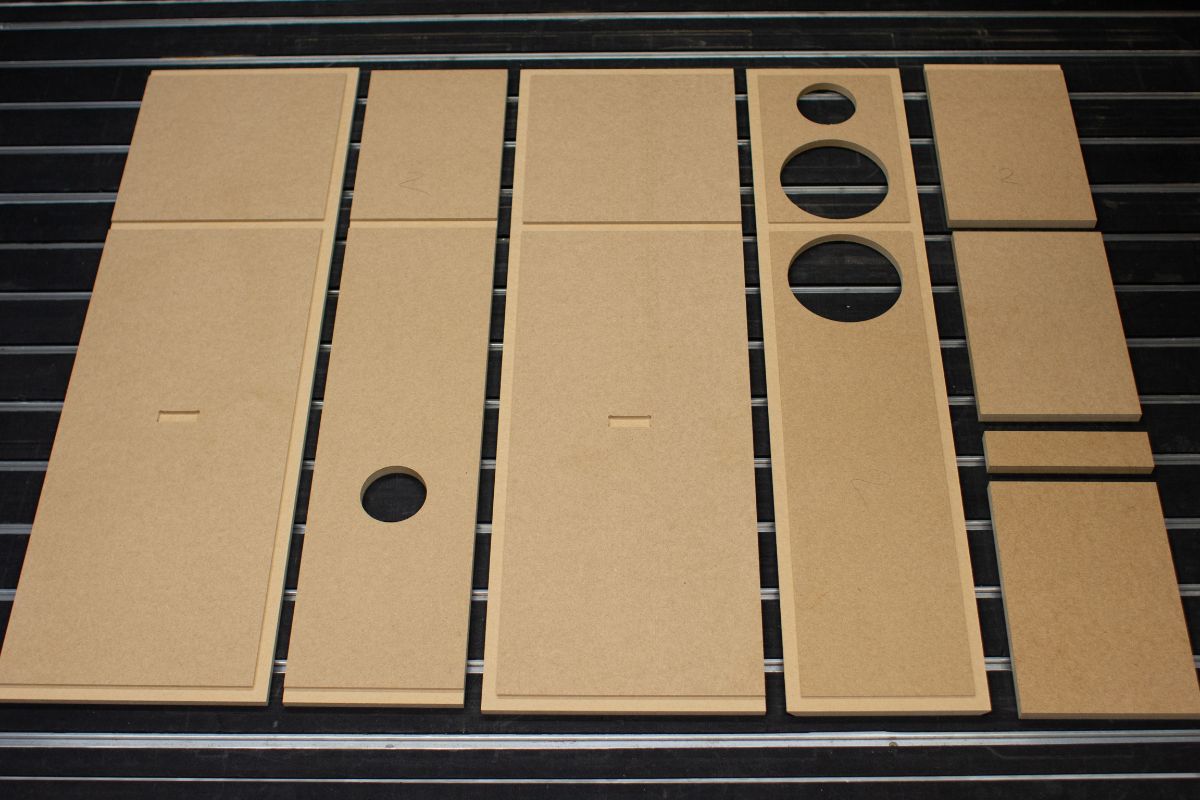

При изготовлении корпусов своими руками рекомендуется делать его из МДФ или ДСП толщиной 16 мм, при этом панели корпуса должны иметь следующие размеры:

передняя стенка 188х1000мм 2шт Visaton CLOU        Visaton CLOU        Visaton CLOU
задняя стенка 188х968мм 2шт.
боковины 320х1000мм 4шт. Visaton CLOU        Visaton CLOU        Visaton CLOU
перегородка 188х288 2шт.
распорка 188х50мм 2шт.
верхняя и нижняя панель 230х192мм 4шт. Visaton CLOU        Visaton CLOU        Visaton CLOU


Сборка корпусов

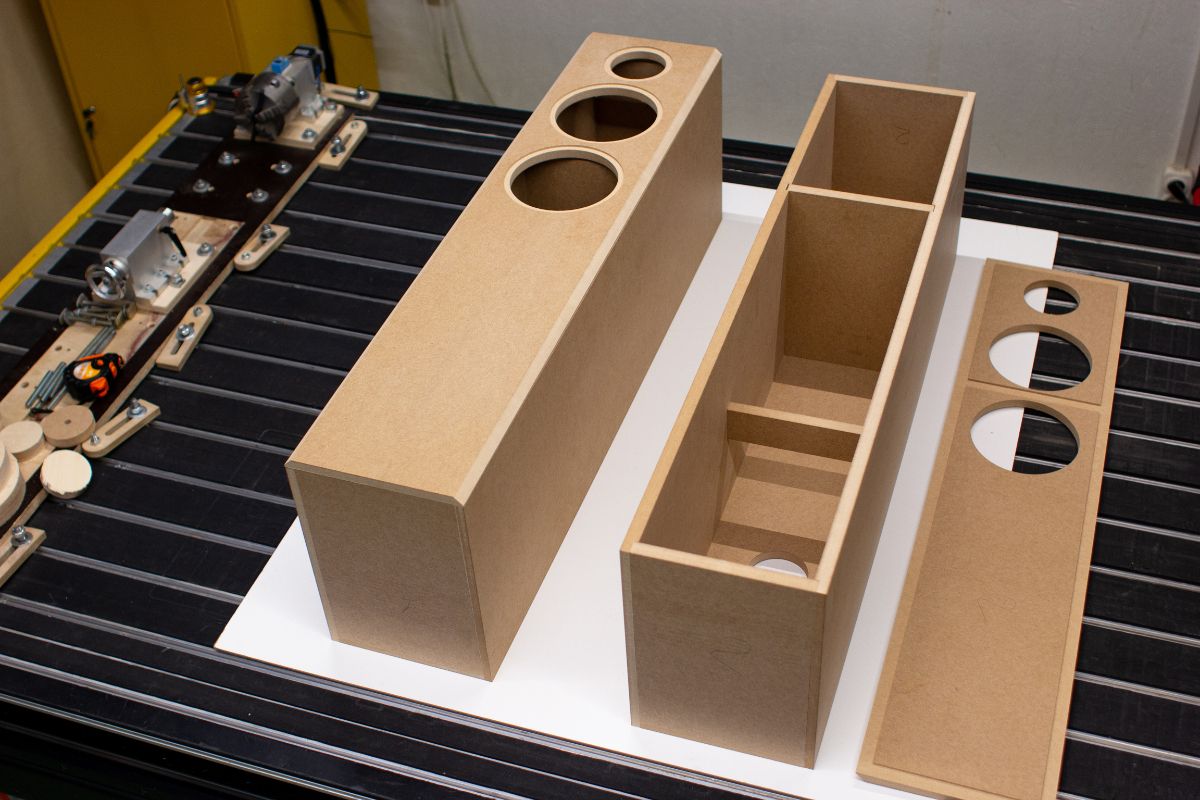

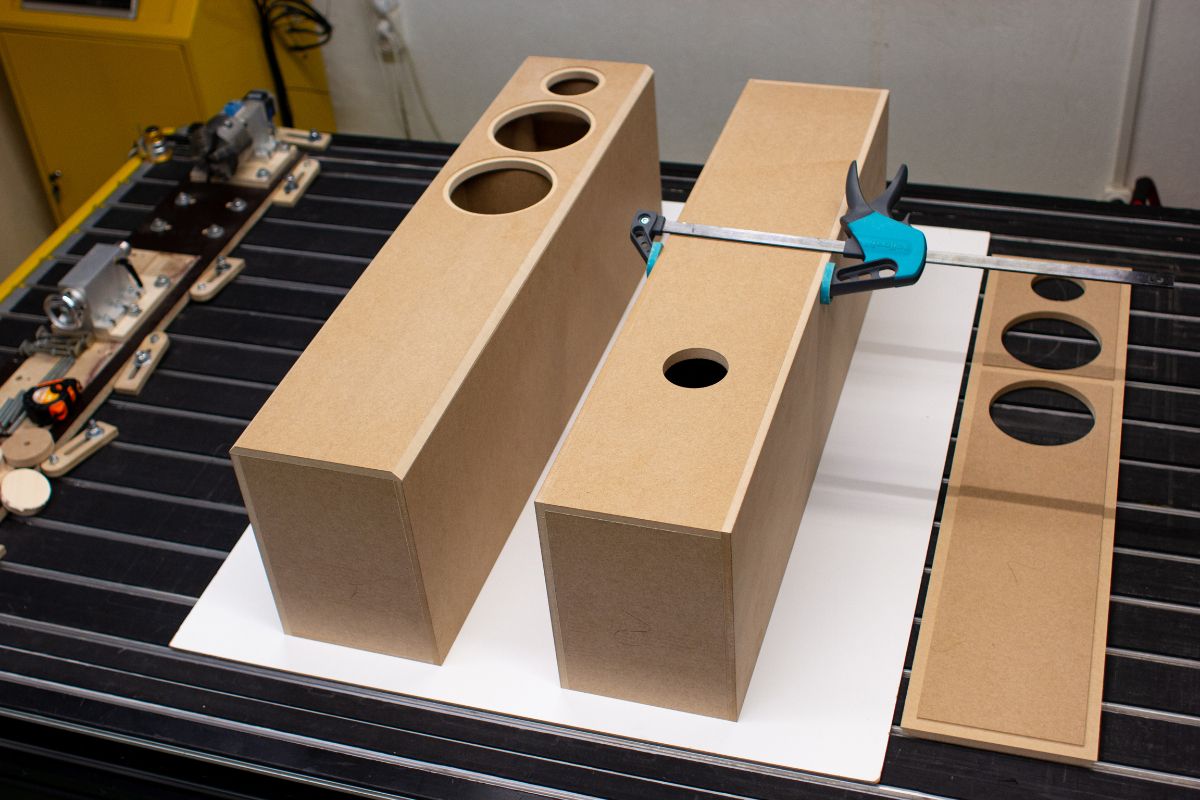

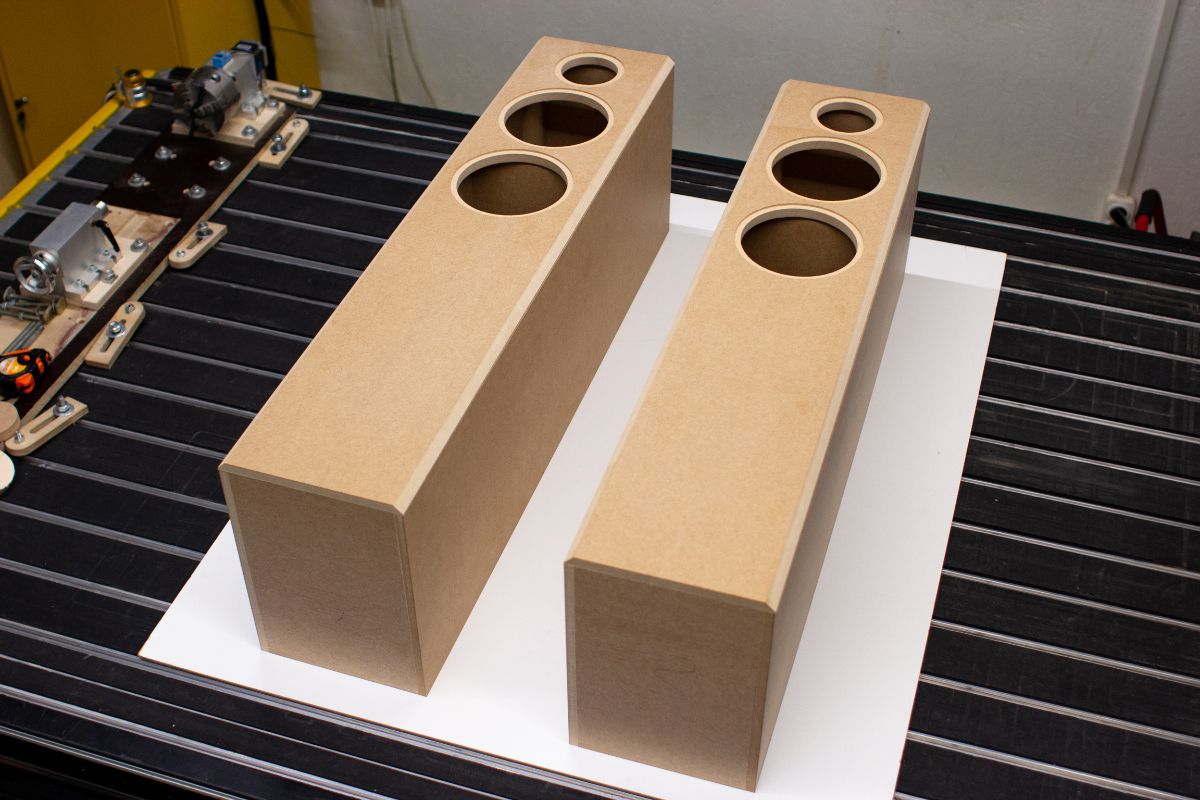

Корпус состоит из панелей, склеенных стык в стык, что делает общую сборку несложной. Прежде всего, делается раскрой заготовок по размерам, заготовки склеиваются между собой стык в стык согласно чертежу и надежно фиксируются на время сушки с помощью малярного скотча или струбцин. Клей можно применить ПВА Столяр. После сборки ящика, с помощью лобзика вырезаются отверстия для динамиков и терминалов. Последний этап - отделка корпуса: его можно покрасить краской, фанеровать шпоном или оклеить декоративной виниловой пленкой.


Монтаж кроссовера

Кроссовер собирается на дощечке навесным монтажом. Катушки, конденсаторы и резисторы устанавливаются на силикновый клей, катушки дополнительно крепятся стяжками. Соблюдайте правила расположения катушек относительно друг друга. Собранная плата кроссовера устанавливается на заднюю стенку корпуса позади нижнего мидбаса при помощи клея или саморезов.


Внутреннее демпфирование

Для демпфирования одного корпуса необходимо 3 упаковки(6 листов) демпфирующего материала Damping Material. Маты уложить в корпус таким образом, чтобы пространство корпуса было равномерно заполнено. При установке динамиков потребуется уплотнительная лента.


Технические характеристики:

Номинальная электрическая мощность 120 Вт
Пиковая электрическая мощность 180 Вт
Импеданс 4 Ом
Рабочая полоса частот  38-20000 Гц
Чувствительность 82Дб
Частота среза 3200Гц
Акустическое оформление закрытый ящик
Объем корпуса 36л+16л
Размеры корпуса, ВхШхГ 1000х220х320
