14970 руб.
нет в наличии
Узнать о поступлении

Набор динамиков Visaton, деталей и компонентов для самостоятельной сборки полочной домашней Hi Fi акустики из конструктора акустической системы проекта Visaton ALTO I.


Это классические двухполосные колонки с объемом корпуса 13л и фазоинверторным акустическим оформлением. Вместе с 20мм твиттером в корпусе расположен 17см мидбасовый динамик.


Звучание можно охарактеризовать как теплое, и в то же время с хорошим разрешением на высоких частотах.

Порты фазоинвертора располагаются на передней панели, поэтому ALTO I можно вешать на стену или ставить вплотную к стене. АС имеет хорошее воспроизведение баса даже в комнатах с затрудненной акустикой.

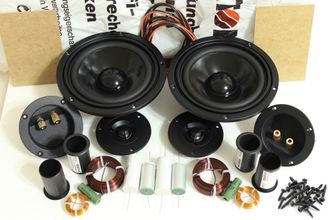

В комплект конструктора входят детали для сборки двух АС:

ВЧ-динамик(подобранная пара) Visaton DT 94/8 2шт.
НЧ-СЧ динамик(подобранная пара) Visaton W 170 S/4 2шт.
Катушки индуктивности

0.33мГн 0.8мм

1мГн 1мм

2шт.

2шт.

Пленочные конденсаторы

К78-34 3.3мкф

К73-79 10мкф

2шт.

2шт.

Резистор Yageo SQP 8.2Ом 10Вт 2шт.
Труба фазоинвертора BR 6.8 4шт.
Демпифрующий материал Damping Material 2 упак.
Акустический терминал диаметр 105мм(banana) 2шт.
Кабель для внутренней разводки ШВПМ 2х1мм2 2м.
Плата для монтажа кроссовера ХДФ 3мм 2шт.
Шуруп-саморез torx 4x17мм 18шт.
Шуруп-саморез torx 3.5х13мм 6шт.
Набор заготовок для сборки корпуса или готовые корпуса МДФ 19мм

можно купить отдельно

или опцией к этому киту


При изготовлении корпусов своими руками рекомендуется делать его из МДФ или ДСП толщиной 19 мм, при этом панели корпуса должны иметь следующие размеры:

передняя и задняя панель 342х192мм 4шт
боковая панель 380х230мм 4шт.
верхняя и нижняя панель 230х192мм 4шт.


Сборка корпусов

Корпус состоит из панелей, склеенных стык в стык, что делает общую сборку несложной. Прежде всего, делается раскрой заготовок по размерам, заготовки склеиваются между собой стык в стык согласно чертежу и надежно фиксируются на время сушки с помощью малярного скотча или струбцин. Клей можно применить ПВА Столяр. После сборки ящика, с помощью лобзика вырезаются отверстия для динамиков, портов фазоинвертора и терминалов. Последний этап - отделка корпуса: его можно покрасить краской, либо оклеить шпоном или декоративной пленкой.


Монтаж кроссовера

Кроссовер собирается на дощечке навесным монтажом. Катушки, конденсаторы и резисторы устанавливаются на силикновый клей, катушки дополнительно крепятся стяжками. Собранная плата кроссовера устанавливается на дно корпуса ближе к терминалам при помощи клея или саморезов.


Внутреннее демпфирование

Для демпфирования одного корпуса необходимо 2 мата демпфирующего материала Damping Material. Маты необходимо сложить один раз вдоль, затем один раз поперек и уложить в корпус таким образом, чтобы пространство сзади трубы фазоинвертора осталось свободным. При установке динамиков потребуется уплотнительная лента.


Технические характеристики:

Номинальная электрическая мощность 60 Вт
Пиковая электрическая мощность 100 Вт
Импеданс 4 Ом
Рабочая полоса частот  50-20000 Гц
Чувствительность 83Дб
Частота среза 3500Гц
Акустическое оформление фазоинвертор
Объем корпуса 13л
Размеры корпуса, ВхШхГ 380х230х230
