Visaton ALTO II Конструктор двухполосной напольной акустики
Конструктор напольной акустики Visaton ALTO II
Конструктор напольной акустики Visaton ALTO II
Конструктор напольной акустики Visaton ALTO II
Конструктор напольной акустики Visaton ALTO II
Конструктор напольной акустики Visaton ALTO II
Конструктор напольной акустики Visaton ALTO II
Конструктор напольной акустики Visaton ALTO II
Конструктор напольной акустики Visaton ALTO II
Конструктор напольной акустики Visaton ALTO II
Конструктор напольной акустики Visaton ALTO II
Конструктор напольной акустики Visaton ALTO II
Конструктор напольной акустики Visaton ALTO II

Конструктор напольной акустики Visaton ALTO II

25590 руб.
нет в наличии
Узнать о поступлении

Набор динамиков Visaton, деталей и компонентов для самостоятельной сборки напольной двухполосной домашней Hi Fi акустики из конструктора акустической системы проекта Visaton ALTO II.


Двухполосные напольники с объемом корпуса 28л и фазоинверторным акустическим оформлением представляют собой дальнейшее развитие серии колонок Visaton ALTO. В этой модели применяются те же динамики, что и в
ALTO I, но больший объем корпуса ALTO II позволяет расширить диапазон в области низких частот. АС обладает мощным, легко управляемым басом.

Звучание можно охарактеризовать как теплое, и в то же время с хорошим разрешением на высоких частотах и построением сцены в пространстве. Порты фазоинвертора располагаются на передней панели, поэтому ALTO II можно ставить вплотную к стене.

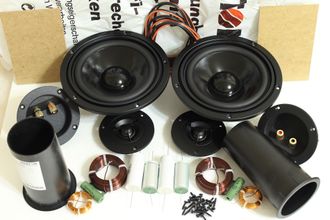

В комплект конструктора входят детали для сборки двух АС:

ВЧ-динамик(подобранная пара) Visaton DT 94/8 2шт.
НЧ-СЧ динамик(подобранная пара) Visaton W 170 S/4 2шт.
Катушки индуктивности

0.33мГн 0.8мм

1мГн 1мм

2шт.

2шт.

Пленочные конденсаторы

К78-34 3.3мкф

К73-79 10мкф

2шт.

2шт.

Резистор Yageo SQP 8.2Ом 10Вт 2шт.
Труба фазоинвертора BR 15.34 2шт.
Демпифрующий материал Damping Material 4 упак.
Акустический терминал диаметр 105мм(banana) 2шт.
Кабель для внутренней разводки ШВПМ 2х1мм2 4м.
Плата для монтажа кроссовера ХДФ 3мм 2шт.
Шуруп-саморез torx 4x17мм 18шт.
Шуруп-саморез torx 3.5х13мм 6шт.
Набор заготовок для сборки корпуса или готовые корпуса МДФ 19мм

можно купить отдельно

или опцией к этому киту


При изготовлении корпусов своими руками рекомендуется делать его из МДФ или ДСП толщиной 19 мм, при этом панели корпуса должны иметь следующие размеры:

передняя и задняя панель 762х192мм 4шт
боковая панель 800х230мм 4шт.
верхняя и нижняя панель 230х192мм 4шт.


Сборка корпусов

Корпус состоит из панелей, склеенных стык в стык, что делает общую сборку несложной. Прежде всего, делается раскрой заготовок по размерам, заготовки склеиваются между собой стык в стык согласно чертежу и надежно фиксируются на время сушки с помощью малярного скотча или струбцин. Клей можно применить ПВА Столяр. После сборки ящика, с помощью лобзика вырезаются отверстия для динамиков, портов фазоинвертора и терминалов. Последний этап - отделка корпуса: его можно покрасить краской, фанеровать шпоном или оклеить декоративной виниловой пленкой.


Монтаж кроссовера

Кроссовер собирается на дощечке навесным монтажом. Катушки, конденсаторы и резисторы устанавливаются на силикновый клей, катушки дополнительно крепятся стяжками. Собранная плата кроссовера устанавливается на заднюю стенку корпуса позади мидбаса при помощи клея или саморезов.


Внутреннее демпфирование

Для демпфирования одного корпуса необходимо 4 мата демпфирующего материала Damping Material. Маты необходимо сложить один раз вдоль, затем один раз поперек и уложить в корпус таким образом, чтобы пространство сзади трубы фазоинвертора осталось свободным, а остальное пространство корпуса было равномерно заполнено. При установке динамиков потребуется уплотнительная лента.


Технические характеристики:

Номинальная электрическая мощность 60 Вт
Пиковая электрическая мощность 100 Вт
Импеданс 4 Ом
Рабочая полоса частот  40-20000 Гц
Чувствительность 83Дб
Частота среза 3500Гц
Акустическое оформление фазоинвертор
Объем корпуса 28л
Размеры корпуса, ВхШхГ 800х230х230

С этим товаром покупают

Victor JL-B41

25 000 ₽
нет в наличии


Олег

Высота заготовки под корпус 760 мм, подскажите, на сколько это критично? Или возможно увеличить глубину корпуса до нужного об'ема?

Комментировать
Станислав

В глубину увеличьте.

Дмитрий

Мой ресивер не поддерживает колонки 4ом. Можно ли в наборе заменить НЧ динамик с 4 на 8ом?

Комментировать
Станислав

Нет, так не получится сделать.
