VICTOR JL-B31 проигрыватель винила

25000 руб.
нет в наличии

Узнать о поступлении

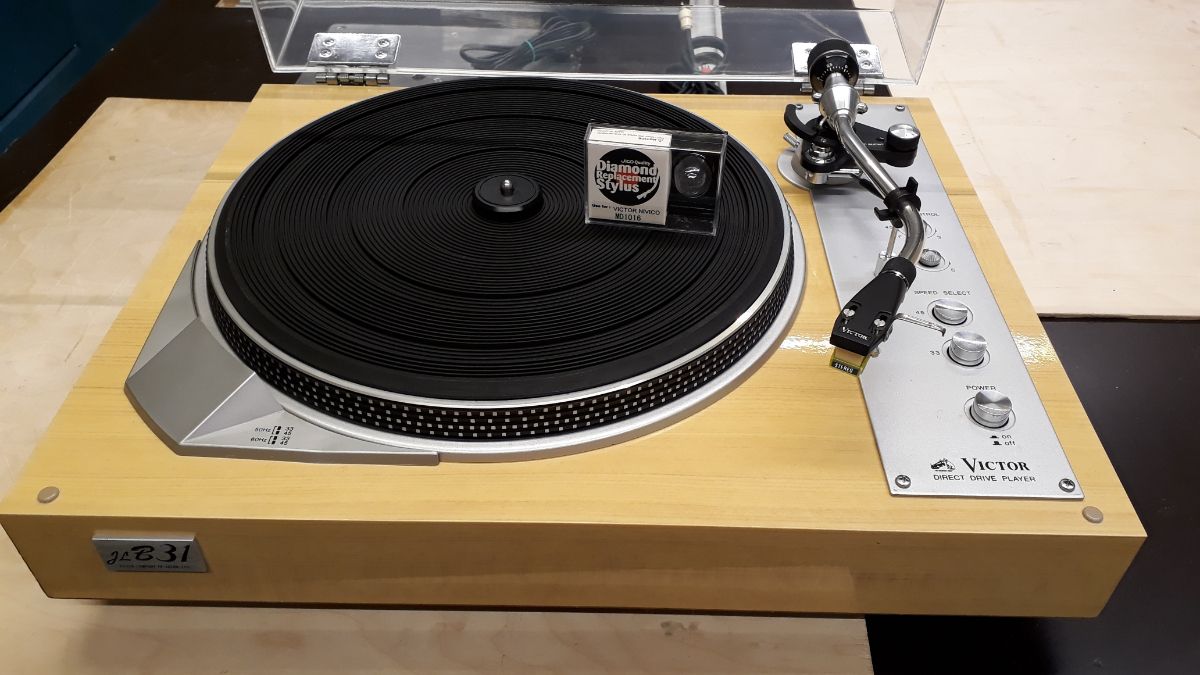

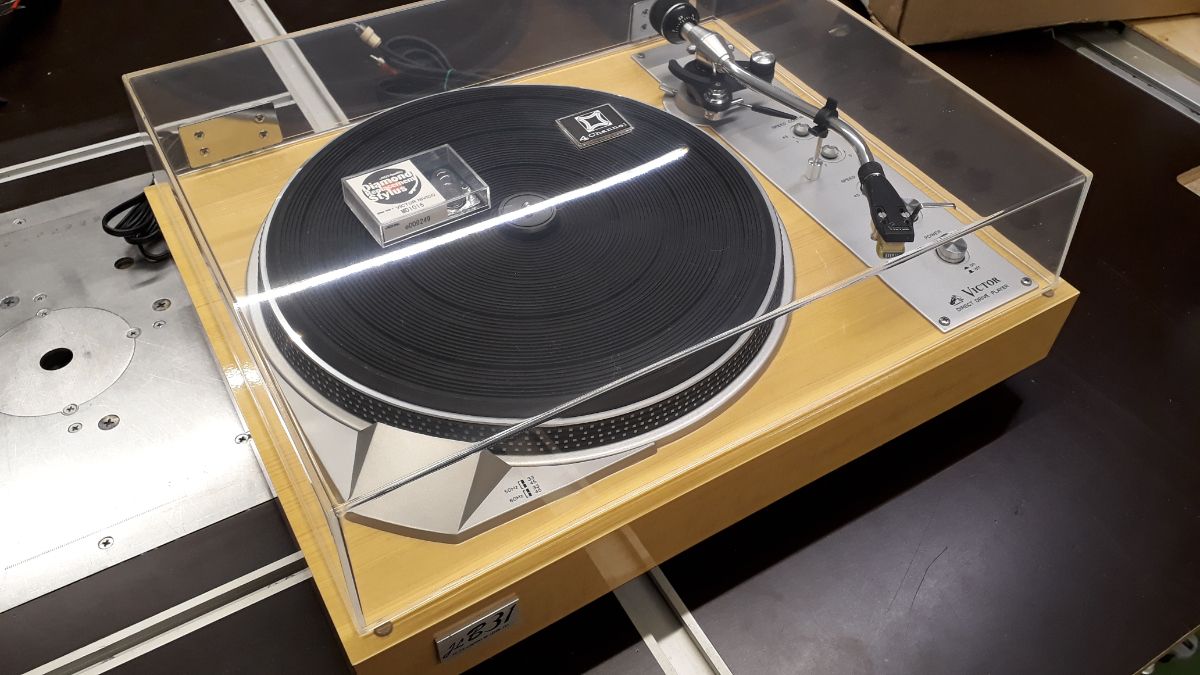

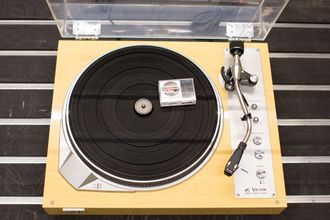

Винтажный проигрыватель винила Victor JL-B31 с прямым приводом(некварцованный) и полностью ручным управлением. Выпускался для внутреннего рынка Японии с 1974г., в Европу и США продавался под брендом JVC. Японские проигрыватели винила 70-х годов славятся своей надежностью и качеством сборки даже спустя столько лет.

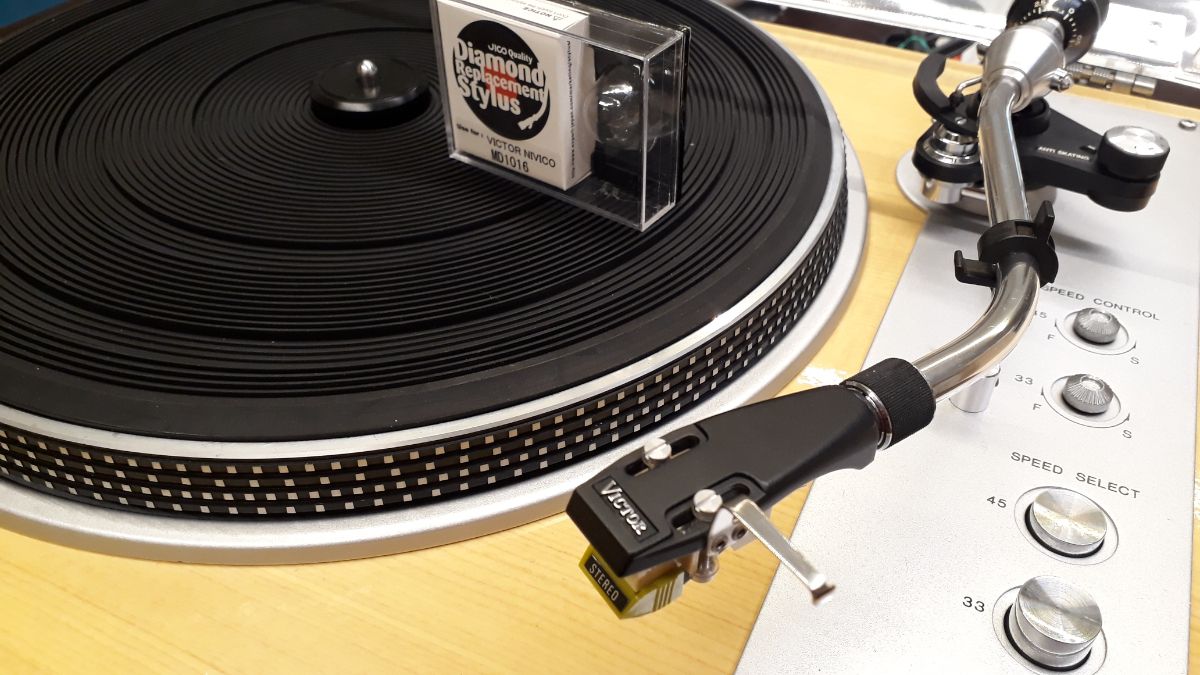

Полная оригинальная комплектация: шелл Victor PH-5, картридж ММ Victor MD-1016, новая игла Jico DT-33G, адаптер для сорокопяток, резиновый слипмат(отмыт), пылезащитный колпак(отполирован).

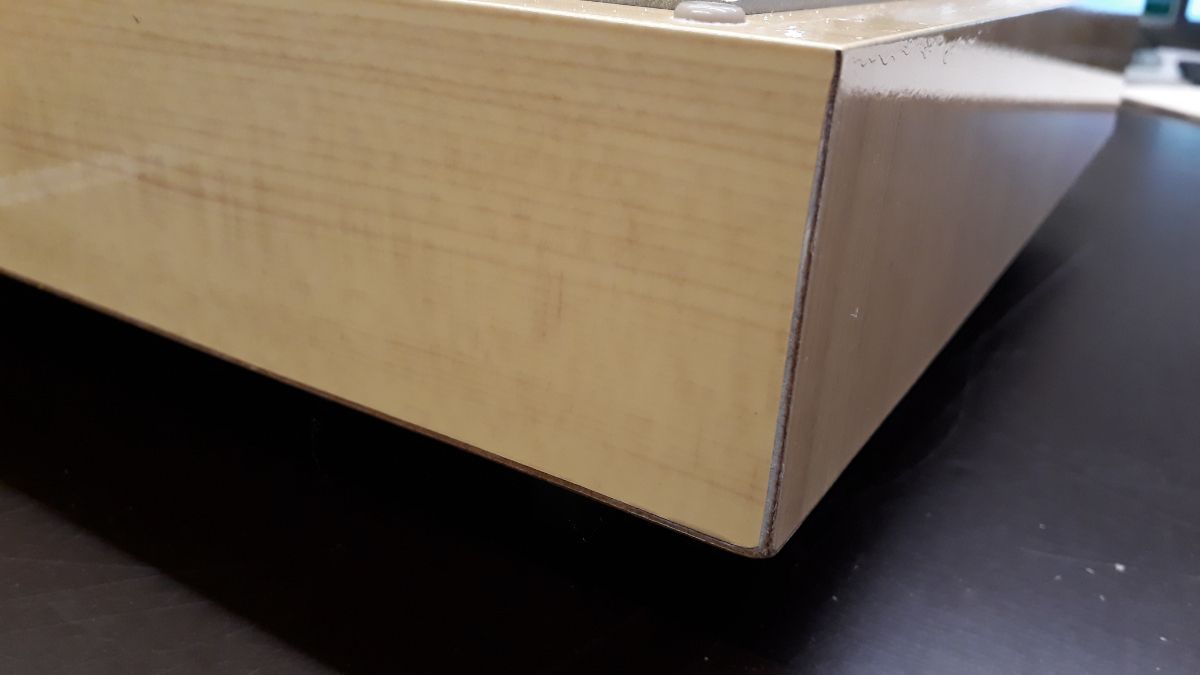

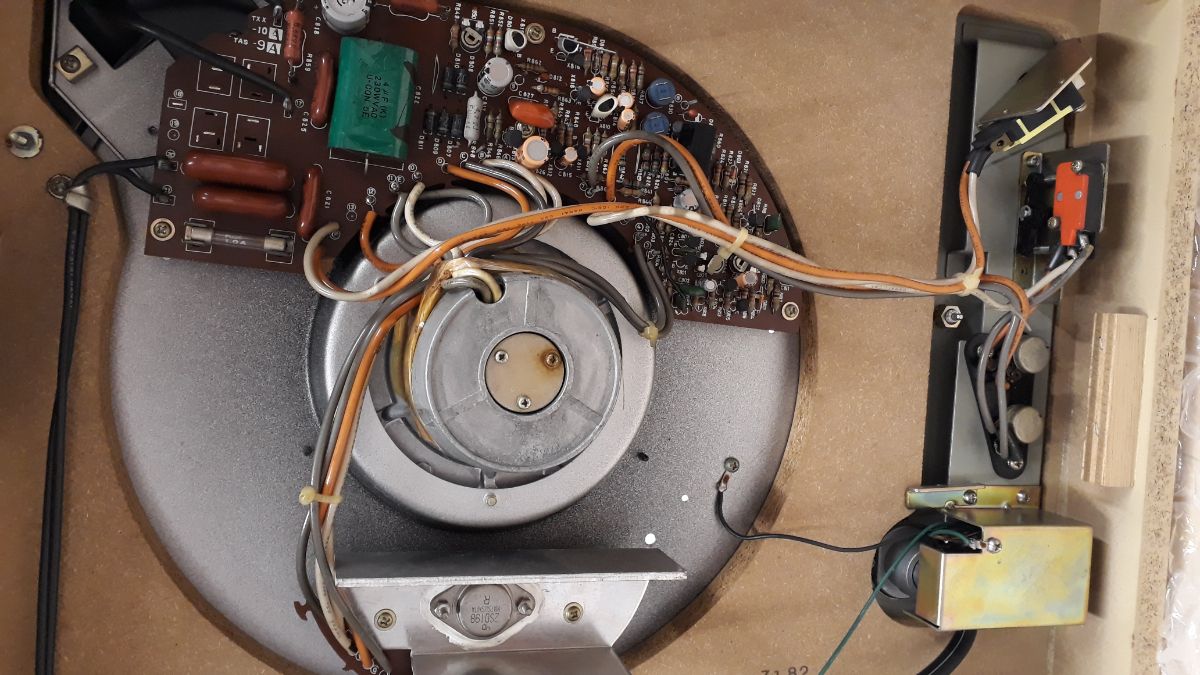

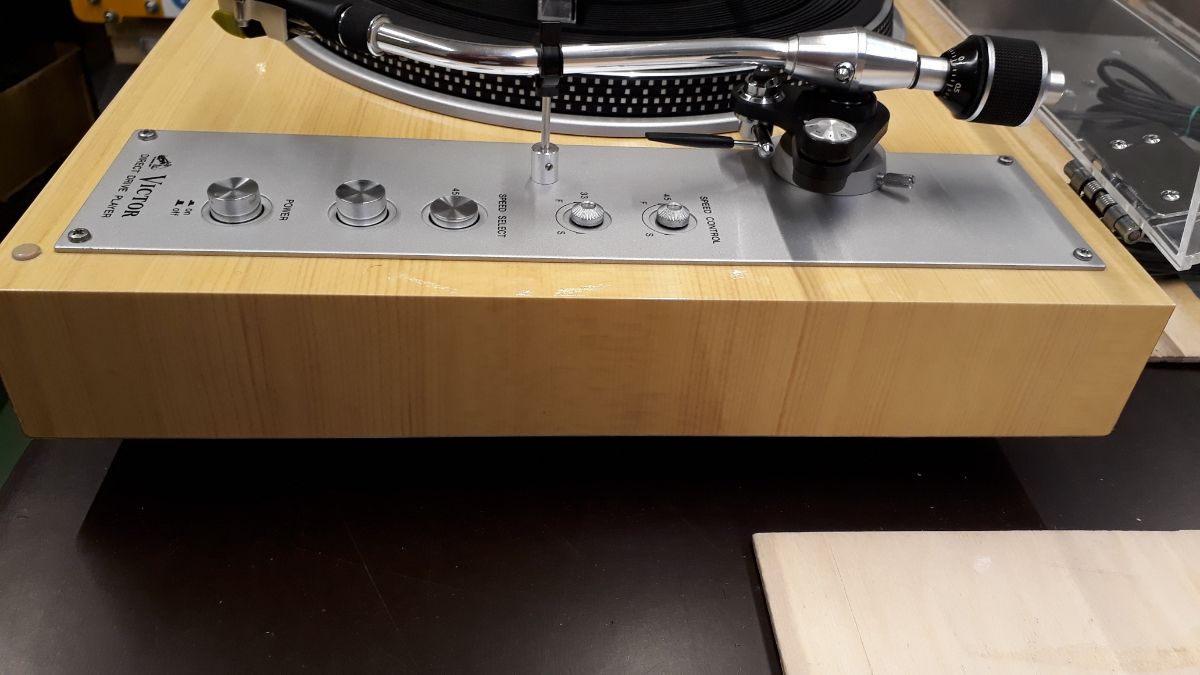

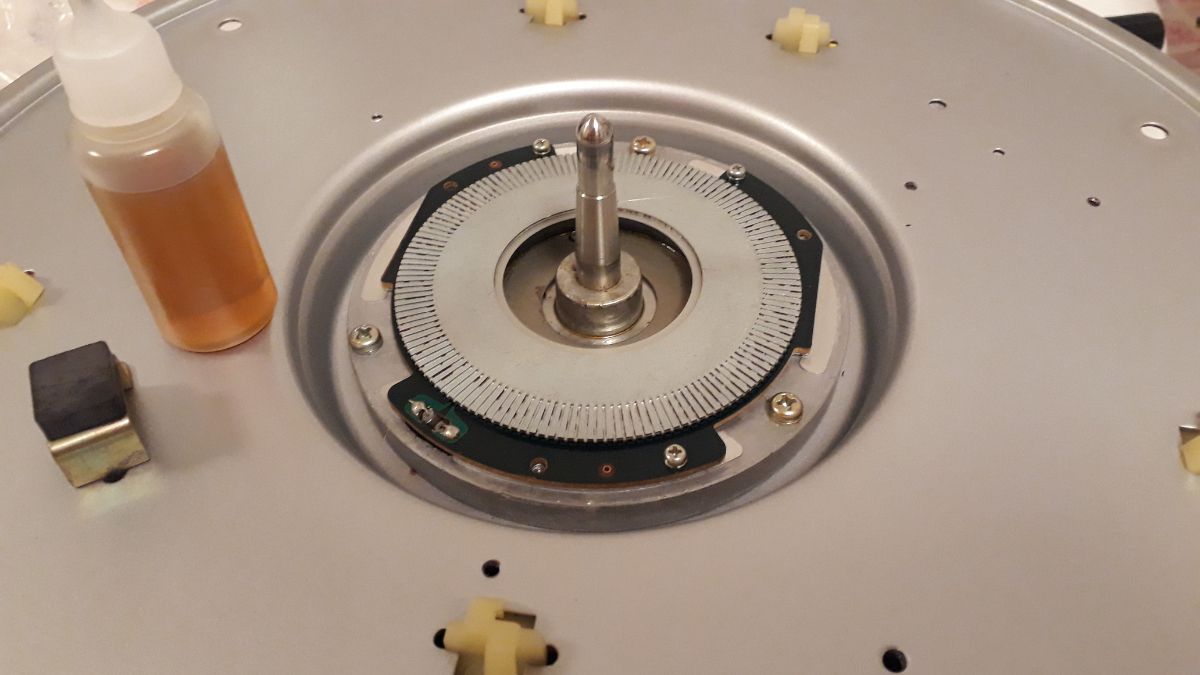

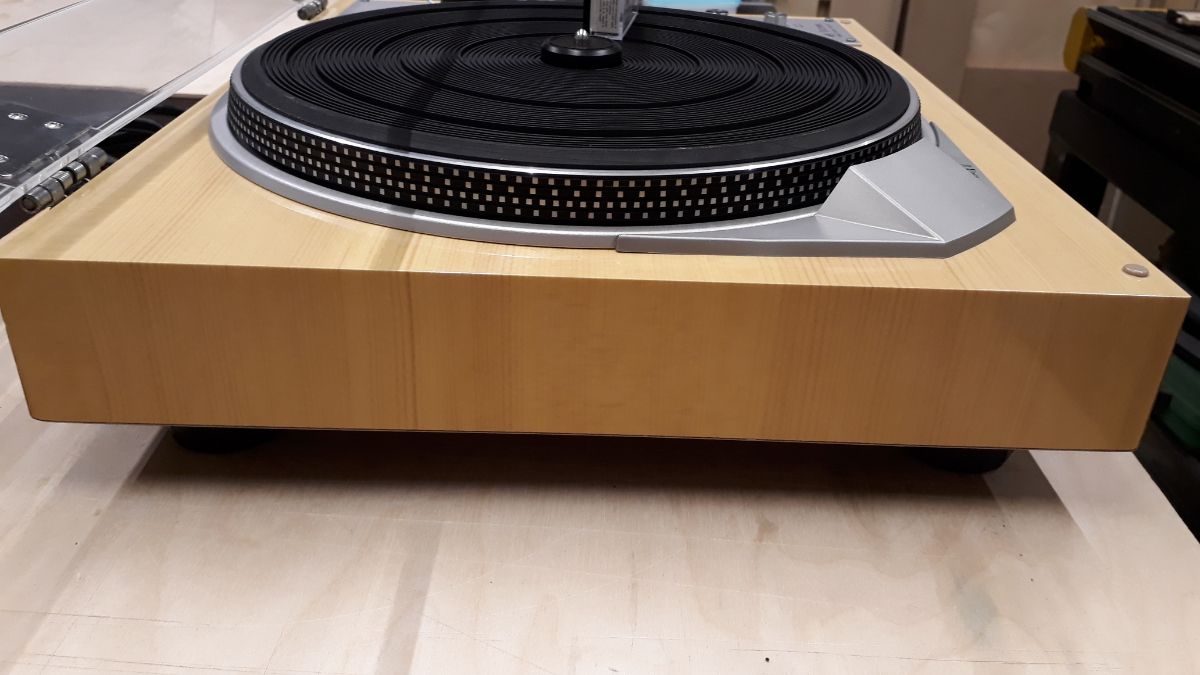

Двигатель без шумов, скорость держит стабильно. Заменено масло в двигателе и демпферная жидкость в микролифте; переменные и подстроечные резисторы для регулировки скорости очищены и смазаны. Корпус из МДФ с отделкой виниловой пленкой отполирован; все металлические части отмыты и отполированы. Петли крышки смазаны. Кнопки блока переключения скоростей очищены от засохшей смазки, и заново смазаны.

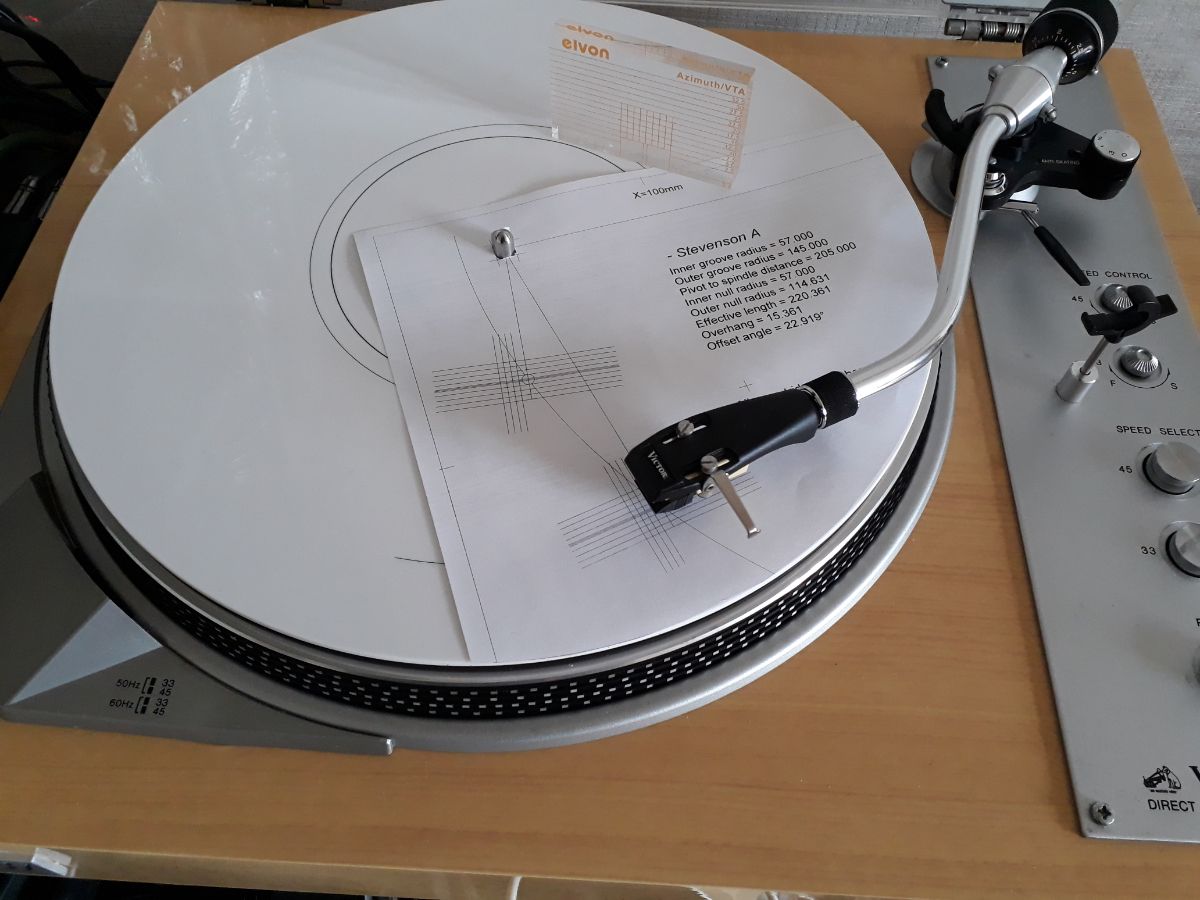

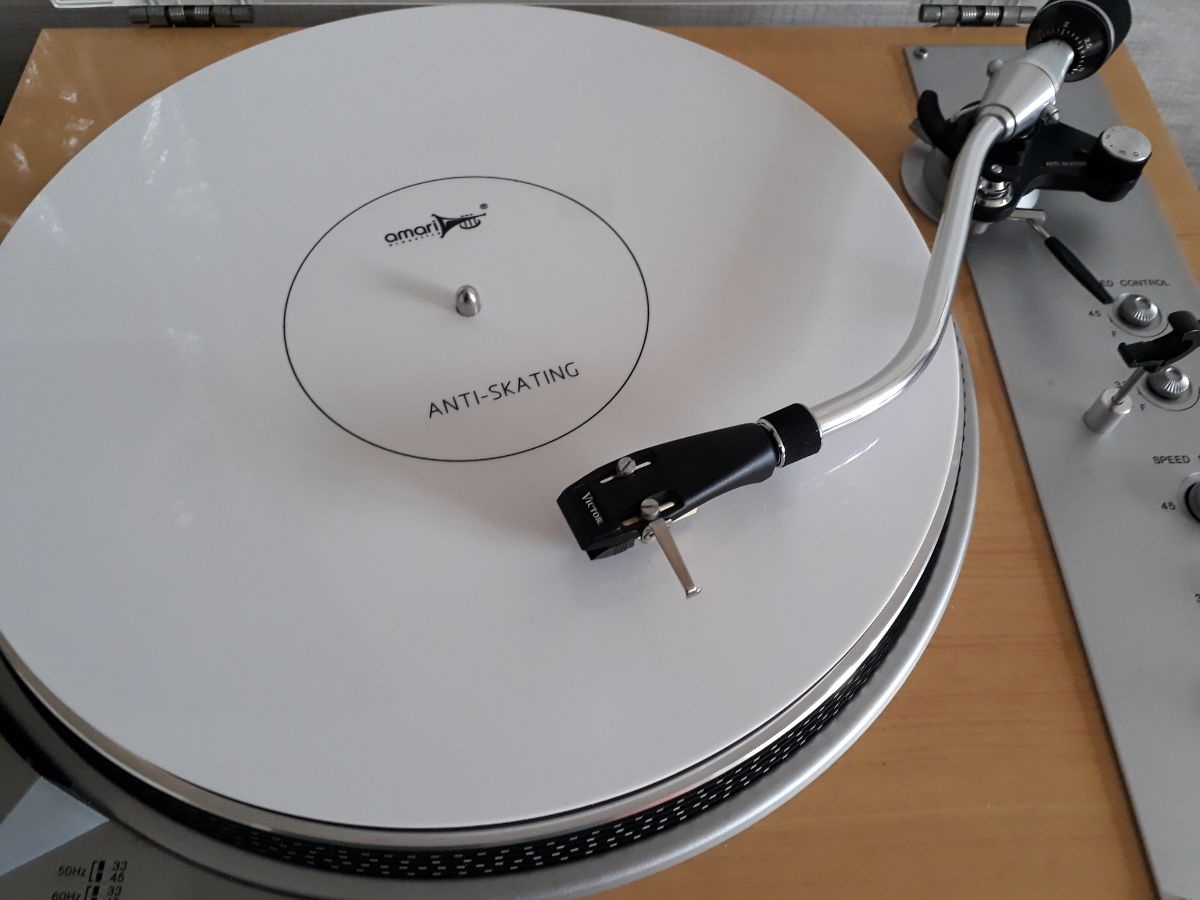

Тонарм и картридж настроены и проверены на тестовой пластинке Image Hifi Vinyl Essentials.

Отличная альтернатива современным вертакам. В этой ценовой категории у них как правило не сменный картридж и шелл, нет настроек тонарма. Если захотите проапгрейдиться, то только менять вертушку на новую. С Victor JL-B31 можно легко сделать апгрейд, просто купив более дорогой картридж, имеются все необходимые настройки тонарма для установки любого подходящего картриджа и шелла, в том числе регулировка тонарма по высоте. Встроенного фонокорректора нет.

Питание 100В, выясните какое у вас напряжение в розетке 220В или 230В(во всех регионах по-разному) и купите соответствующий понижающий автотрансформатор(например, Штиль), чтобы получить ровно 100В.

Технические характеристики Victor JL-B31

Тип	LP-проигрыватель с ручным управлением
Фономотор	переменного тока(AC) со следящим приводом пр-во Victor
Тип привода	прямой

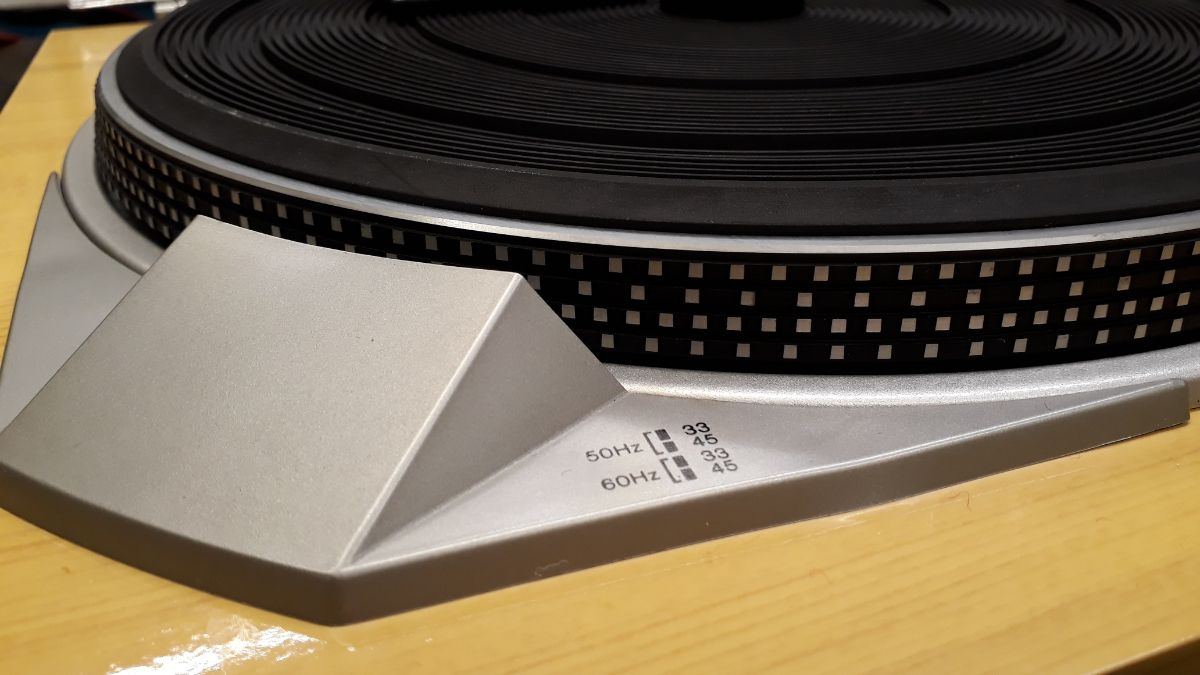

Опорный диск	литой диск из алюминия диаметром 31см, вес 2,5кг, метки стробоскопа на ободе с подсветкой встроенной неоновой лампой, резиновый слипмат

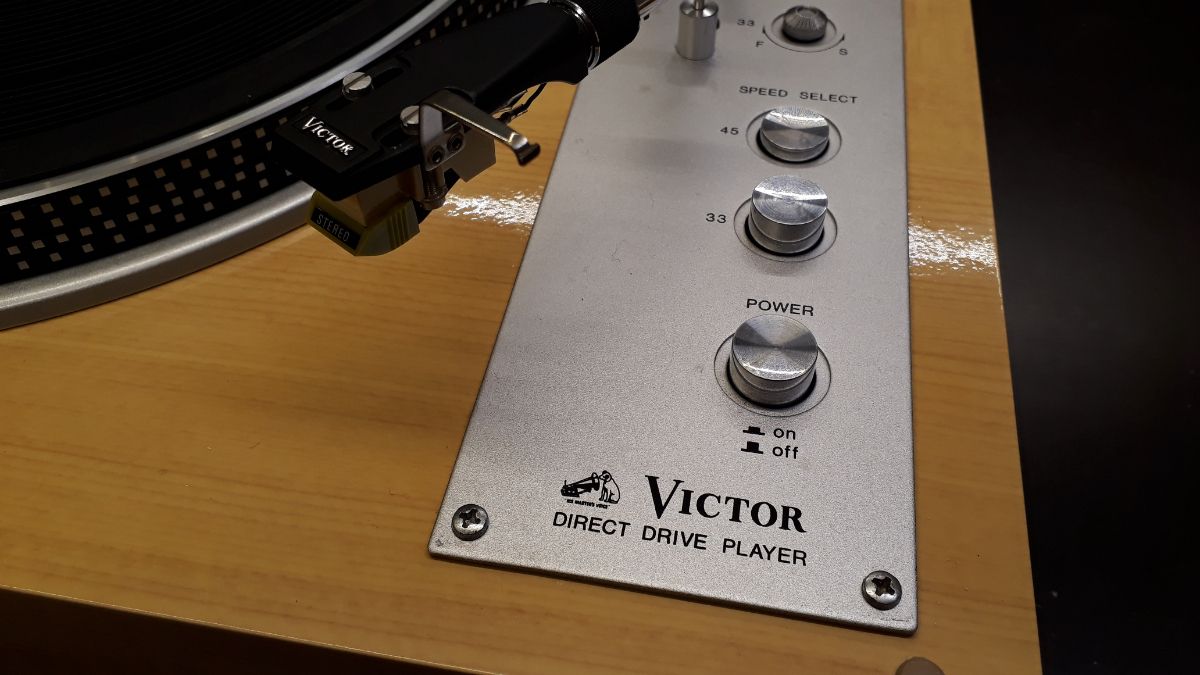

Поддерживаемые скорости вращения диска	33,3 и 45 об/мин, ручное переключение скоростей
Диапазон регулировки скорости	± 2.5%(отдельные регуляторы для 33,3 и 45 об/мин )
Выход в рабочий режим	набор номинальной скорости за 1/2 оборота диска
Коэффициент детонации	0.03% WRMS
Соотношение сигнал/шум	60дБ

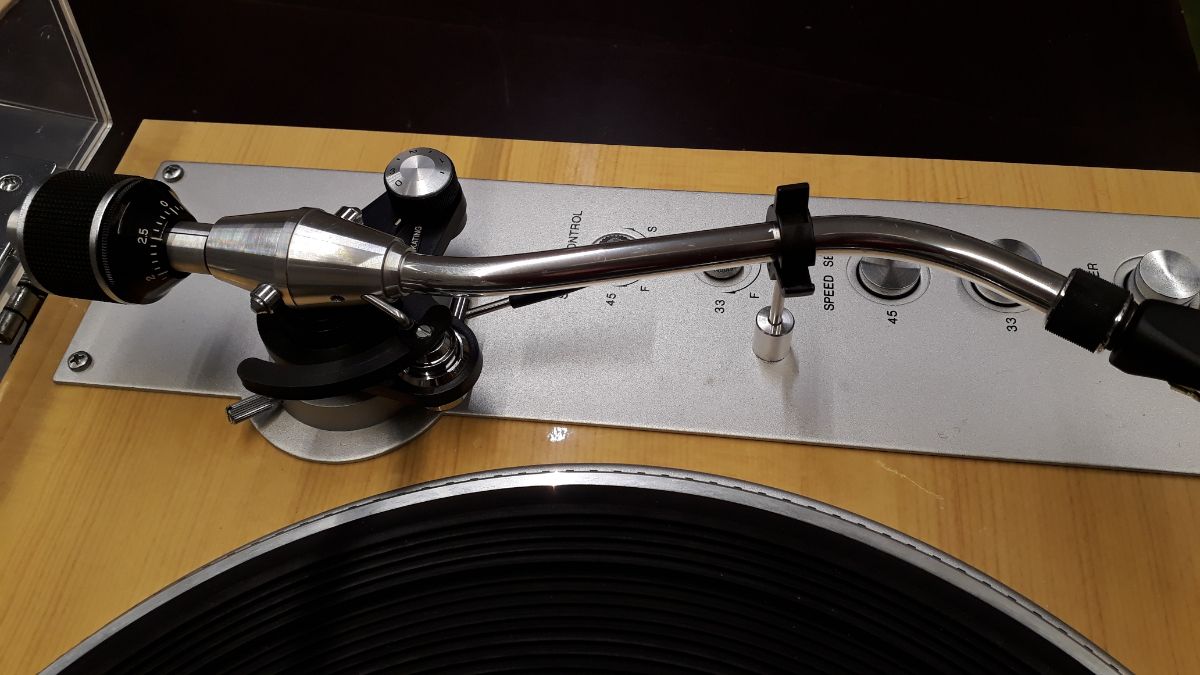

Тонарм
Тип	S-образная трубка из хроммолибденовой стали, статическая балансировка
Полная длина	310мм
Эффективная длина тонарма	220мм
Погрешность слежения	± 2 ° 0 '
Вынос(overhang)	15мм
Рекомендуемая масса картриджа	15-22г(включая хэдшелл)
Диапазон регулировки прижимной силы иглы	0-3г
Диапазон регулировки высоты тонарма	41-51мм

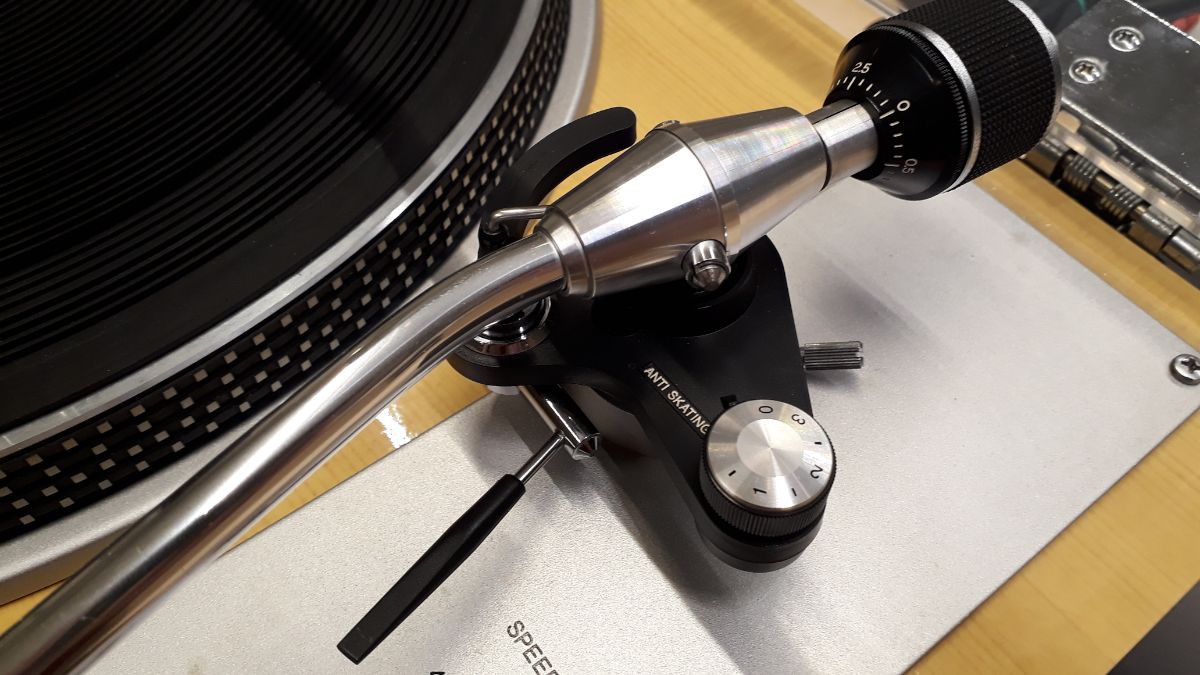

Вспомогательные функции	антискейтинг(пружина), микролифт, низкоемкостной сигнальный кабель, регулировка угла поворота хэдшелла
Картридж
Тип	MM(с подвижным магнитом)
Модель	Victor MD-1016
Частотный диапазон	10Гц-25кГц
Выходное напряжение	3мВ (1кГц)
Разделение каналов	25дБ(1кГц)
Импеданс	2.4кОм(1кГц)
Сопротивление нагрузки	47-100кОм
Динамический комплайнс	10x10(-6) см/дин(100Гц)
Статический комплайнс	30x10(-6) см/дин(100Гц)
Совместимые вставки(иглы)	DT-33S, DT-33G, DT-33H
Рекомендуемое значение прижимной силы	1.5-2г

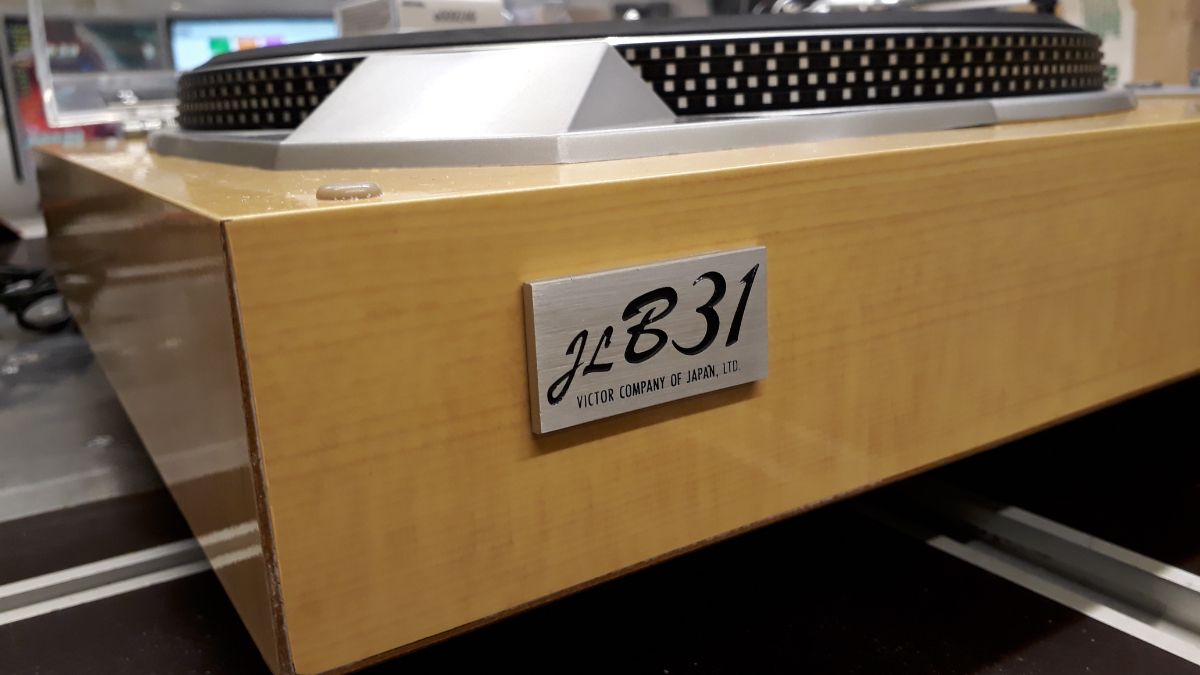

Корпус
Материал плинта	МДФ
Отделка	виниловая пленка(сосна)

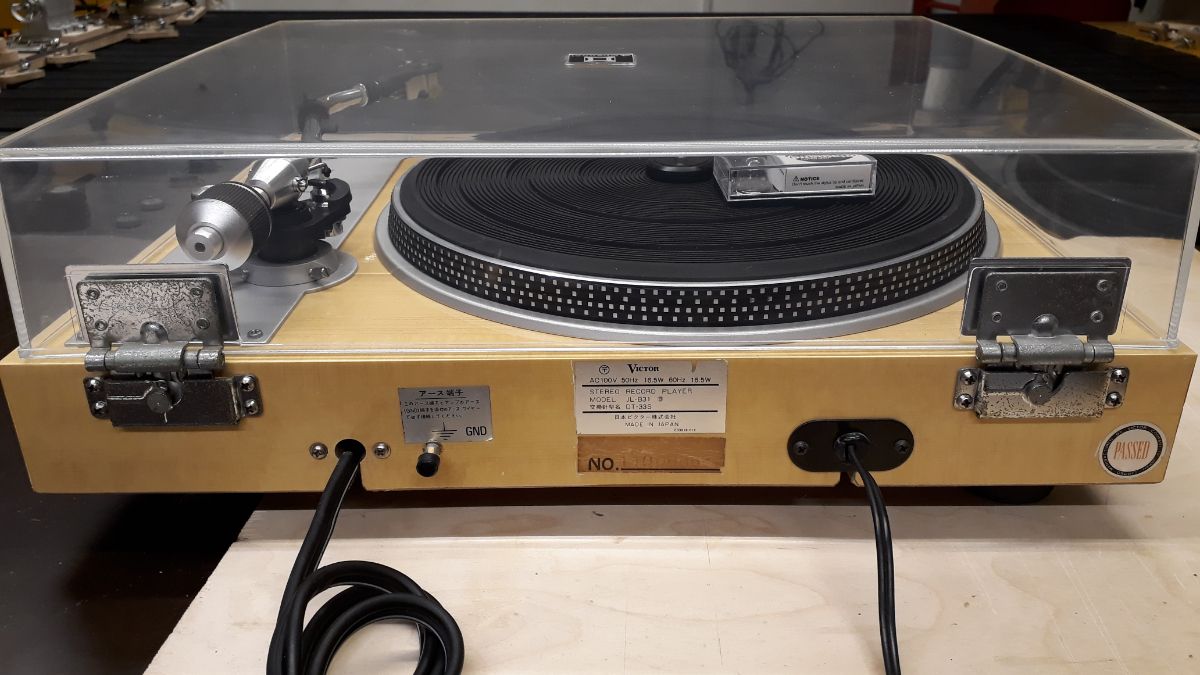

Пылезащитная крышка	акриловая, петли без регулировки
Опоры	демпифрующие, регулируемые по высоте(диапазон 8мм)
Габариты (ШхГхВ)	460х380х170
Вес	8.4кг
Напряжение питания	100В 50Гц/60Гц
Потребляемая мощность	16.5Вт
