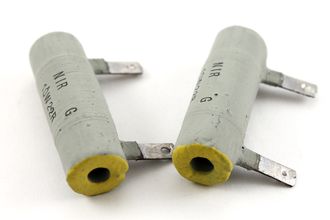

Резистор NIR 22Ом 10Вт 2% безиндуктивный для фильтра АС - прецизионная пара
Резистор NIR 22Ом 10Вт 2% безиндуктивный для фильтра АС - прецизионная пара
Резистор NIR 22Ом 10Вт 2% безиндуктивный для фильтра АС - прецизионная пара
Резистор NIR 22Ом 10Вт 2% безиндуктивный для фильтра АС - прецизионная пара

Резистор NIR 22Ом 10Вт 2% безиндуктивный для фильтра АС - прецизионная пара

997 руб.
в наличии: 5
В корзину

Высокоточные проволочные безиндукционные резисторы NIR, вручную подобранные в прецизионные пары специально для применения в разделительных фильтрах акустики, особенно в цепях ВЧ-динамиков.


  • продаются попарно, цена за пару;
  • цветовая маркировка с торца;
  • подбор на микроомметре Jinko JK2511;

Это улучшенная безиндуктивная версия известных резисторов С5-35В. Паразитная индуктивность резистора снижена в 2-5 раз относительно обычных проволочных резисторов разных типов. Малошумящий мощный безиндуктивный проволочный резистор с хорошим ТКС для использования в кроссоверах Hi-Fi и High-End акустики, аудио технике, усилителях.


Примеры применения аудио резисторов:

  • Апгрейд кроссоверов брендовых акустических систем, замена резисторов, улучшение звука;
  • Самодельные проекты и конструкции АС, в фильтрах высоких частот и не только;

У проволочных резисторов есть огромное преимущество - существенно меньший, чем у пленочных, шум, так как у них нет токового шума, только тепловой. А у пленочных - оба вида, плюс запрессованные колпаки и выводы к ним, которые являются большой проблемой. Поэтому такого типа проволочные резисторы, например, ПТМН, ПТМК, применялись и применяются в том числе и в высокоточной измерительной технике. Ближайший импортный аналог - Ohmite Audio Gold Resistors, Mundorf MResist Supreme.


  • Диаметр корпуса 16 мм, длина 41 мм, выводы 10мм;
  • Проволока - любимый аудиофилами константан(сплав меди и никеля);
  • Улучшенная конструкция с 4 точками сварки проволоки и выводов(по 2 на каждый вывод);
  • Латунные луженые выводы, припой ПОС 40;

Основанием резисторов служат керамические трубчатые каркасы из радиофарфора. Выводы резисторов жесткие в виде хомутиков из красной меди и латунного контакта, соединяемых с помощью электродуговой сварки.


Резисторы безиндукфионныеНизкая индуктивность проволочных  резисторов достигается специальными типами намотки проволоки: бифилярная намотка, намотка на плоской оправке, бифилярная намотка Айртона-Перри. В резисторах NIR применяется самая эффективная малоиндуктивная намотка Ayrton-Perry(Айртона-Перри) - это встречно-параллельная намотка с минимальными значениями паразитной индуктивности и емкости. Единственный недостаток-нужно в 2 раза больше провода для получения того же сопротивления, отсюда и более высокая цена резисторов.

Сопротивление резистора, Ом 22
Номинальная мощность, Вт 10
Точность, % 2
Длина корпуса, мм 41
Макс. рабочее напряжение, В 500
Диаметр корпуса, мм 16
