Конструктор трехполосной акустики Visaton Starlet

39790 руб.
нет в наличии
Узнать о поступлении

Набор динамиков Visaton, деталей и компонентов для самостоятельной сборки напольной трехполосной домашней Hi Fi акустики из конструктора акустической системы проекта Visaton STARLET.


STARLET - трехполосная акустическая система с превосходным соотношением цена/качество.


Динамики, используемые в этом проекте, прекрасно зарекомендовали себя в огромном количестве хорошо известных конструкций АС.

За низкочастотный диапазон отвечает головка W 200S/8, которая применяется так же в проекте EXPERIENCE V 20. Динамик работает на объем 58 литров в фазоинверторном оформлении. Средние и высоские частоты воспроизводятся головками W 100 S/8 и DT 94/8 соответственно(используются так же в серии конструкторов Visaton ALTO).


DIY Kit Visaton Starlet обладает мощным, четким басом и приятным ненавязчивым звучанием на средних частотах. Высокие частоты искрящиеся и точные. В двух словах, за свои деньги акустика выдает звук с ровным тональным балансом и на порядок выше того, что можно купить в магазине за эту сумму.

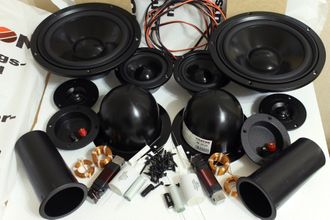

В комплект конструктора входят детали для сборки двух АС:

ВЧ-динамик Visaton DT 94/8 2шт.
СЧ-динамик Visaton W 100 S/8 2шт.
НЧ- динамик Visaton W 200 S/8 2шт.
Катушки индуктивности

0.22мГн 0.8мм

0.68мГн 0.8мм

3.3мГн 1мм

2шт.

2шт.

2шт.

Пленочные конденсаторы

KZK WL 2.2мкф

KZK WL 8.2мкф

KZK WL 33мкф

2шт.

2шт.

2шт.

Резисторы

Yageo SQP 2.2Ом

Yageo SQP 6.8Ом

2шт.

2шт.

Демпифрующий материал Damping Material 6 упак.
Акустический терминал диаметр 105мм(banana) 2шт.
Кабель для внутренней разводки Tasker C102 1.5мм2
Труба фазоинвертора Visaton BR 15.34 2шт.
Акустический бокс Visaton AK 10.13 2шт.
Плата для монтажа кроссовера ХДФ 3мм 140х200мм 2шт.
Шуруп-саморез torx 4x17мм 18шт.
Шуруп-саморез torx 3.5х13мм 16шт.

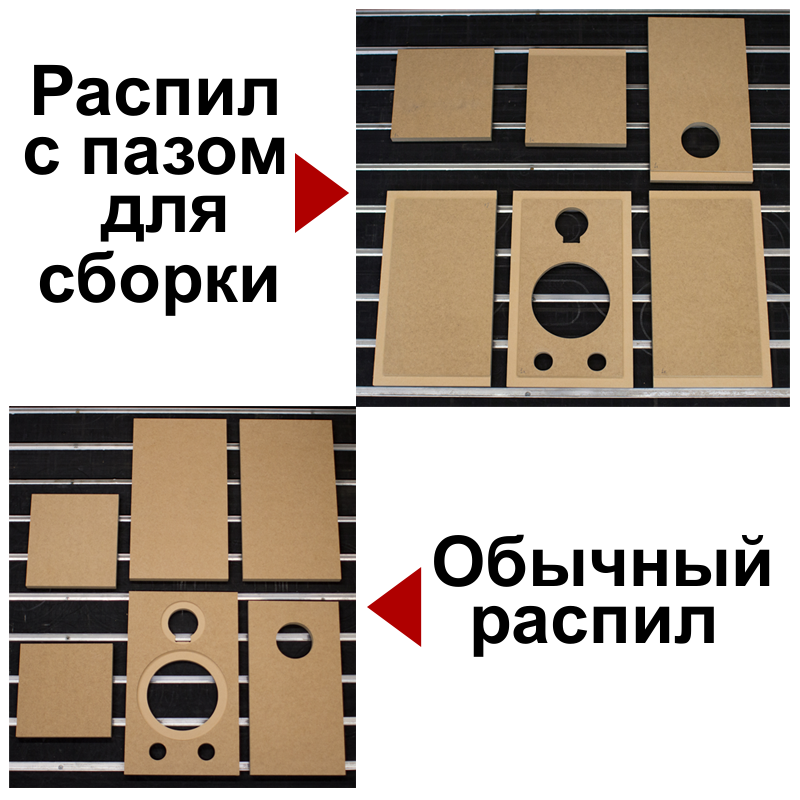

Набор заготовок для сборки корпуса или готовые корпуса(динамики заподлицо) МДФ 18мм

можно купить отдельно

или опцией к этому киту


При изготовлении корпусов своими руками рекомендуется делать его из МДФ или ДСП толщиной 19мм, при этом панели корпуса должны иметь следующие размеры:

передняя стенка 270х1000мм 2шт Visaton Starlet       Visaton Starlet
задняя стенка 270х1000мм 2шт.
боковины 262х1000мм 4шт. Visaton Starlet       Visaton Starlet
перегородка 232х80 2шт.
распорка 262х80мм 2шт.
верхняя и нижняя панель 232х262мм 4шт. Visaton Starlet       Visaton Starlet

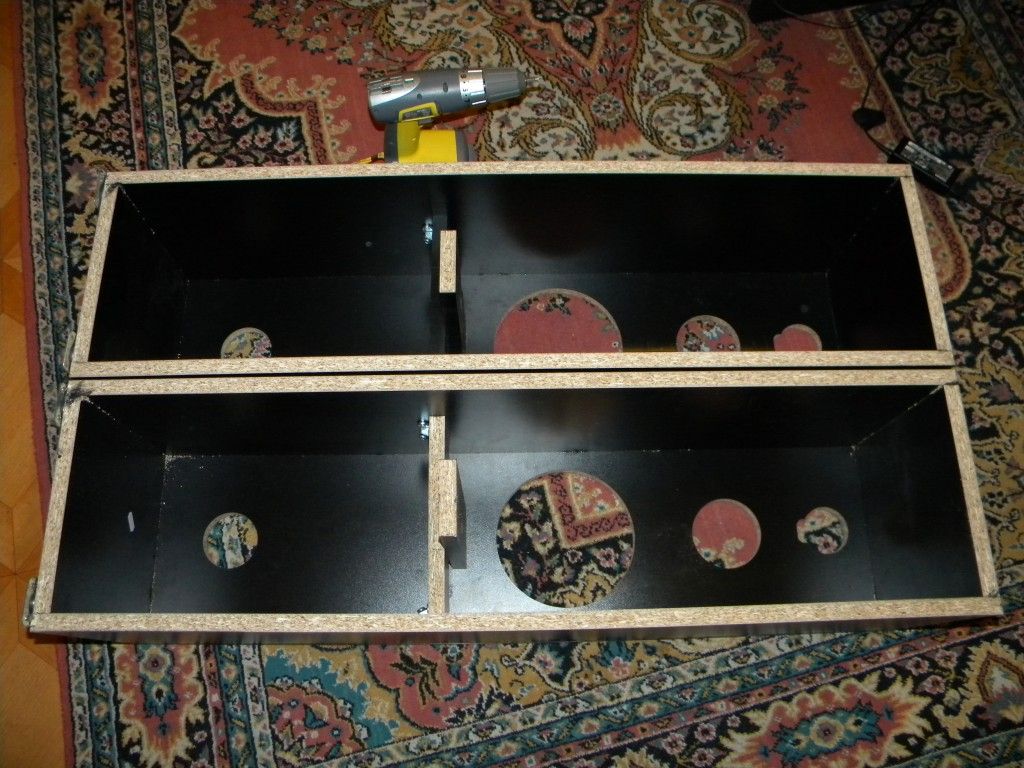

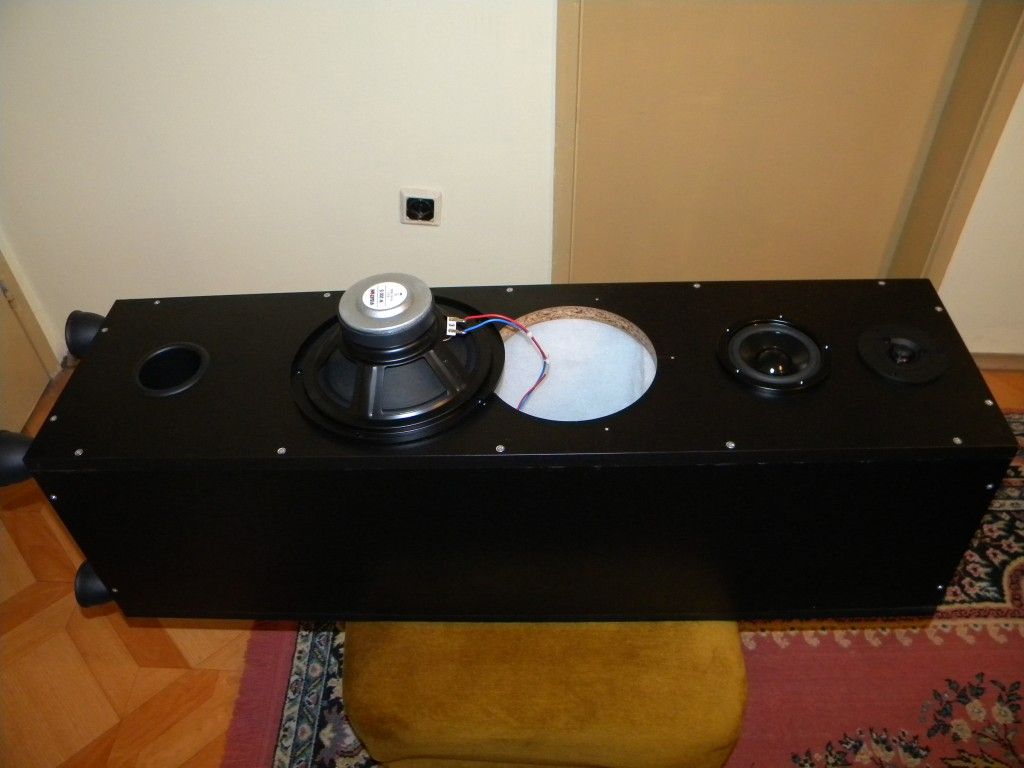

Сборка корпусов

Корпус состоит из панелей, склеенных стык в стык, что делает общую сборку несложной. Прежде всего, делается раскрой заготовок по размерам, заготовки склеиваются между собой стык в стык согласно чертежу и надежно фиксируются на время сушки с помощью малярного скотча или струбцин. Клей можно применить ПВА Столяр. После сборки ящика, с помощью лобзика вырезаются отверстия для динамиков и терминалов. Последний этап - отделка корпуса: его можно покрасить краской, фанеровать шпоном или оклеить декоративной виниловой пленкой.


Монтаж кроссовера

Кроссовер собирается на дощечке навесным монтажом. Катушки, конденсаторы и резисторы устанавливаются на силикновый клей, катушки дополнительно крепятся стяжками. Соблюдайте правила расположения катушек относительно друг друга. Собранная плата кроссовера устанавливается на заднюю стенку корпуса позади басового динамика при помощи клея или саморезов.

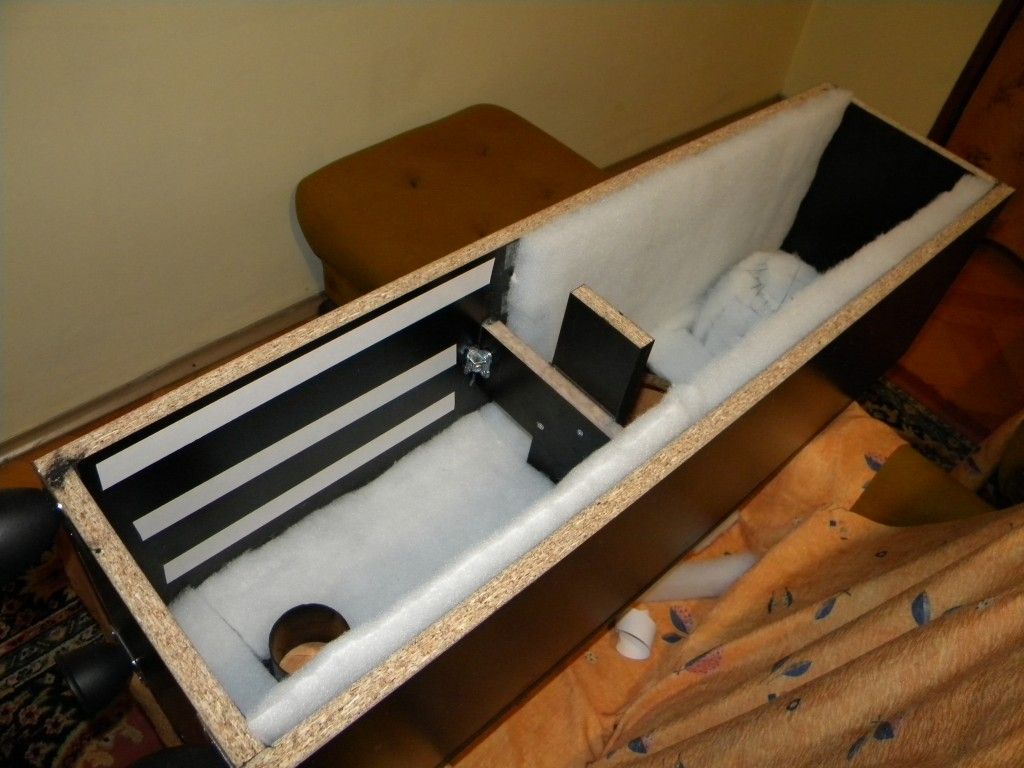

Внутреннее демпфирование

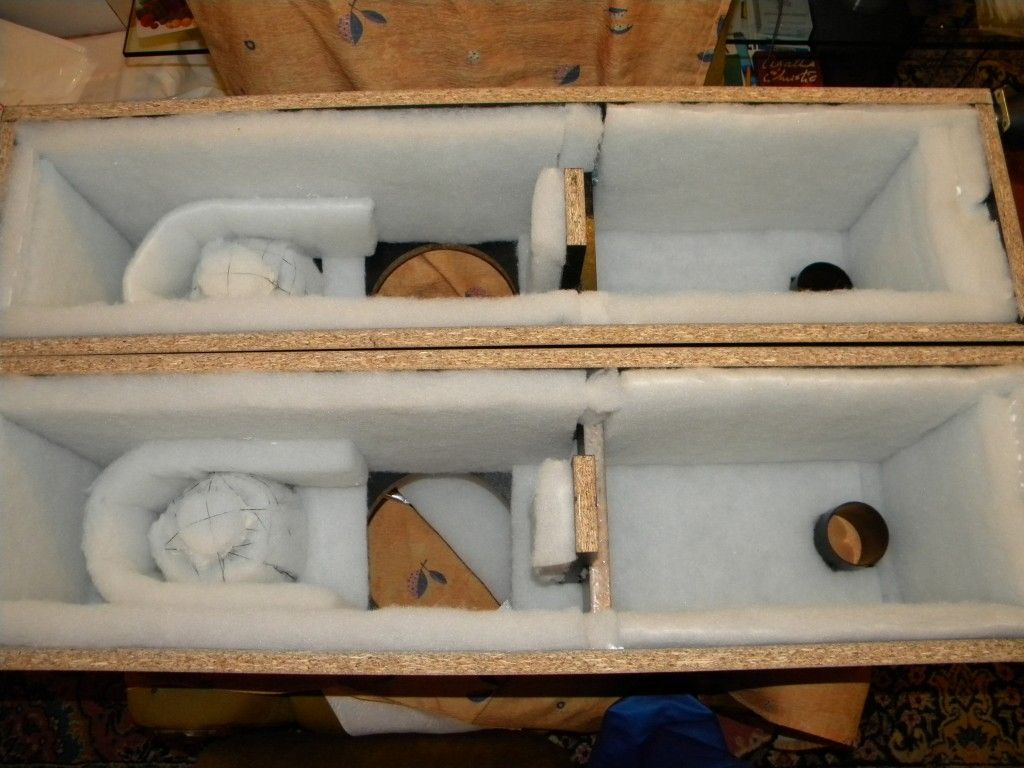

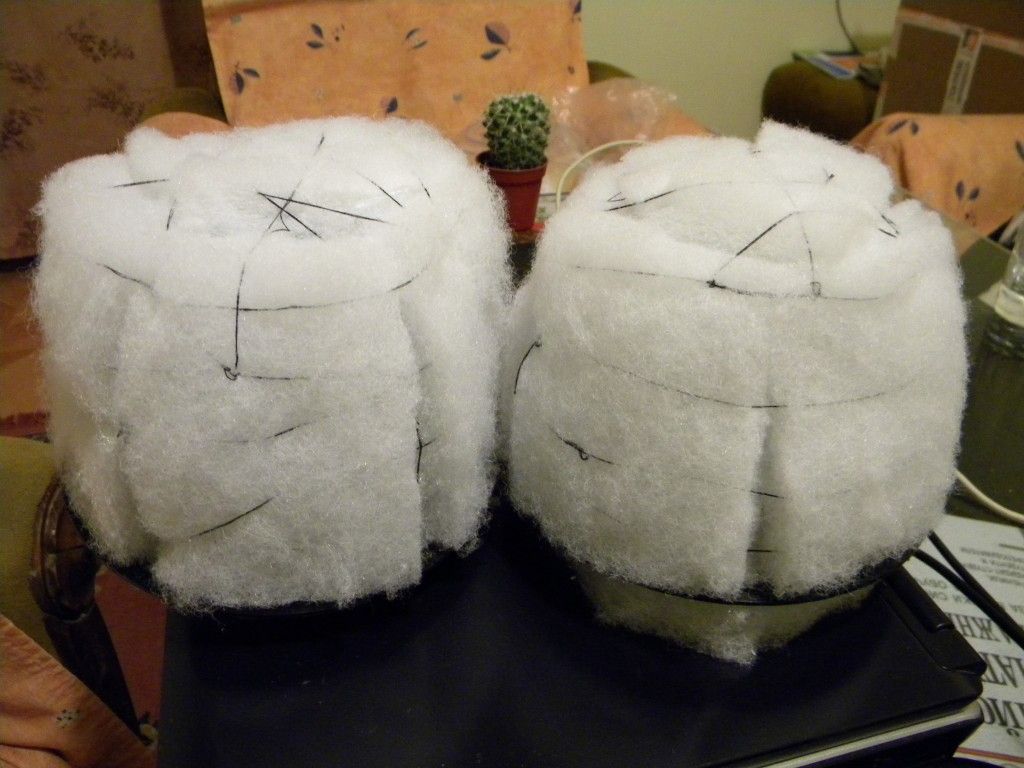

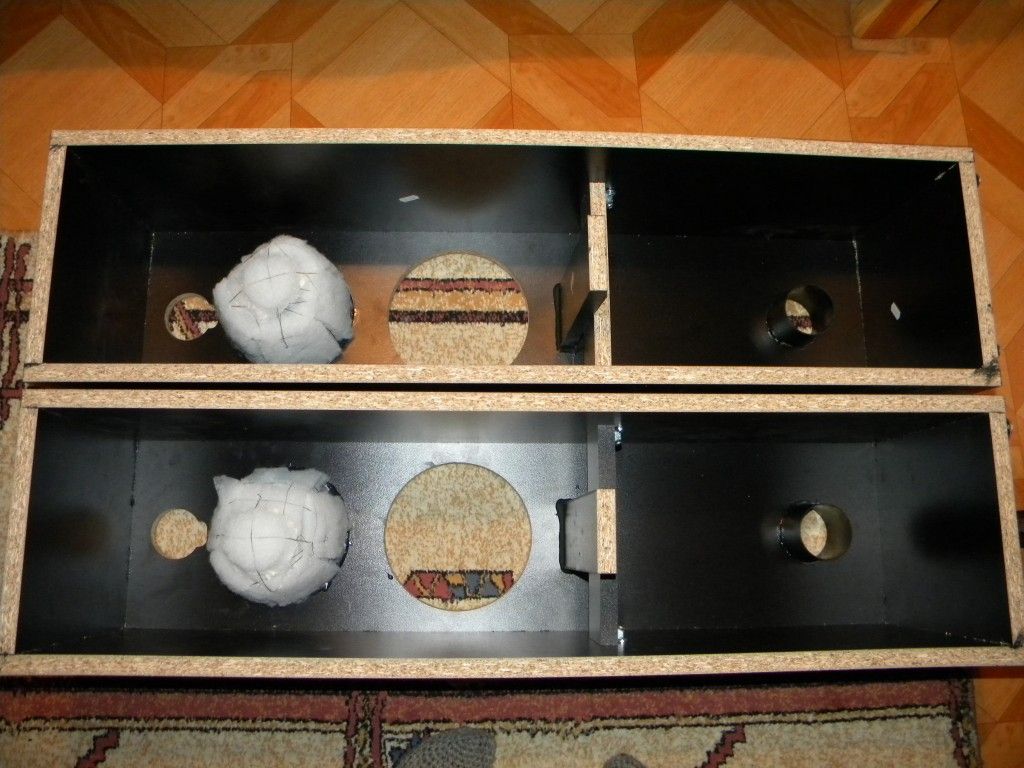

Для демпфирования одного корпуса необходимо 3 упаковки(6 листов) демпфирующего материала Damping Material. Маты уложить в корпус таким образом, чтобы пространство корпуса было равномерно заполнено. Место непосредственно за отверстием трубы фазоинвертора нужо оставить свободным. Около 1/4 мата уложите в колпак среднечастотного динамика перед его установкой. При установке динамиков потребуется уплотнительная лента.


Технические характеристики:

Номинальная электрическая мощность 100 Вт
Пиковая электрическая мощность 150 Вт
Импеданс 8 Ом
Рабочая полоса частот  30-22000 Гц
Чувствительность 86Дб
Частота среза 500/5000Гц
Акустическое оформление фазоинвертор
Объем корпуса 58л
Размеры корпуса, ВхШхГ 1000х270х300
