Катушка индуктивности с металлическим сердечником, d=2мм, допуск 2%

3407 руб.
под заказ

Предполагаемый срок поставки: 6 июля

Заказать

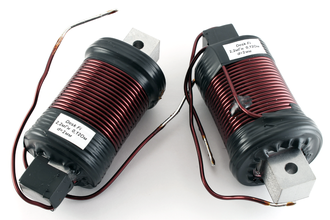

Катушки для НЧ-звеньев фильтров АС, бескаркасная намотка на наборном трансформаторном сердечнике проводом ПЭТВ-2.

Катушки индуктивности на стальных сердечниках позволяют сократить вес и габарит катушки и существенно уменьшить сопротивление.


Изготовление дросселей на железных I пластинах позволяет увеличить индуктивность в 4-5 раз, по сравнению с такой же катушкой без сердечника.

Примененное трансформаторное железо сохраняет линейность обычной воздушной катушки индуктивности, в насыщение пластинчатый сердечник не уходит на токах эквивалентных работе на мощности 1000Вт.


Рекомендуется применять такие катушки в 3-хполосных АС на частотах раздела до 800Гц. Во всем нужен разумный баланс, может получиться так, что 4мГн-6мГн катушка на воздушном сердечнике с необходимым DCR, может оказаться гораздо дороже НЧ-динамика, который она будет фильтровать.


Параметры, характеристики и сферы применения наших катушек:

  • обмоточный провод ПЭТВ-2 из безкислородной меди(Oxid Free Copper) марки М00(содержание меди 99,98%) ;
  • I-образный пластинчатый наборный сердечник из электротехнической стали марки 2013 от трансформаторов EI96, размер пластины 96х16мм, толщина железа 0.5мм;
  • допускаемое отклонение 2% - каждая катушка после изготовления измеряется прецизионным LCR-метром DER EE DE-5000 на частоте 1кГц;
  • луженые выводы катушек длиной 5см, маркировка свойств;
  • большой выбор номиналов катушек по ряду E24;намотка любых промежуточных номиналов(выберите ближайший номинал в большую сторону и укажите точный номинал в комментарии к заказу);
  • подходят для доработки фильтра(твика) в брендовой акустике, замены катушек с ферритовыми сердечниками, для авторской и самодельной акустики, собираемой по готовым проектам, для модификации или апгрейда АС, для изготовления фильтра низких частот для сабвуфера;
  • бесплатная консультация по подбору нужных катушек по email(ответ в течение 3-х часов)или телефону;

Заказать и купить отечественные катушки для фильтров АС и колонок можно прямо на сайте, есть курьерская и почтовая доставка по Москве, России и самовывоз.


Отзывы о катушках для фильтров акустических систем пишите ниже в комментариях. Спасибо.

С этим товаром покупают


Алексей

"Рекомендуется применять такие катушки в 3-хполосных АС на частотах раздела до 800Гц"...
-А что до 900Гц уже какие то проблемы будут?

Комментировать
Игорь

Большое спасибо за товар, прекрасный у Вас магазин,вне всякой конкуренции. Катушки - шедевр ! Развития и процветания вашему делу!

Комментировать
Сергей

Пытаюсь сделать что-то путевое из Кливер(Корвет) 150. Пока от их хвалёных всеми 100ГДН-3 я не был в восторге (слишком рано спад - возможно и корпус с фазиком виноват, но катушка в 0,8 ом - это ни в какие ворота. Она(её сопротивление) ж напрочь убивает всю добротность), при том что мне их перебрал грамотный и умелый парень (заменил всё кроме магнитов и станины - катушки подобрал до десятой ома, поставил новые диффузоры с хранения, новые подвесы катушки и шайбы).
Если по низам добьюсь желаемого результата, то буду менять гундосый СЧ (30ГДС), шипящий ВЧ (10ГДВ) на что-то путное и переделывать весь кроссовер, поэтому это больше макет. НЧ звену почти пофигу какие кондёры, поэтому поставил МБГО. Это так, если захотите рассказать что кондёры у меня никчёмные ;) Поставить в колонку пока не успел - будет время, воткну, если интересно опять таки - впечатлениями от замены катушки поделюсь. Хотя я там и над корпусом поработал - какой-то идиот оклеил его тряпкой изнутри, при чём на какой-то дикий клей, оторвал с горем пополам и оклеил синтепоном. Двухэтажное творение инженеров СССР (фильтр с платой защиты) я сразу разобрал и выбросил - что только не нагородили и фазовращатель на пищалку и СЧ тракт кривой из ста катушек (и так СЧ динамик урод - они ещё хуже сделали, чем он может). Короче восторга не испытал я, купив сие изобретение на поиграть :)

image (39).png
Комментировать
