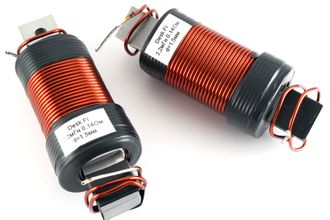

Катушка индуктивности с сердечником, d=1,5мм, допуск 2%

1350 руб.
в наличии: 56

Катушки на железном сердечнике обычно применяются в цепи фильтра низкочастотного динамика. Бытует мнение, что катушка с сердечником в цепи кроссовера - зло, но на самом деле такая катушка имеет ряд преимуществ перед катушкой на воздушном сердечнике.


Противники обычно приводят следующие основные аргументы:

  • Сердечник вносит искажения в сигнал;
  • Зависимость индуктивности от тока(ток насыщения сердечника);
  • Изменение индуктивности с ростом частоты;

Катушка на воздухе лишена таких недостатков. Но если внимательно проанализировать эти аргументы, то станет ясно, что они справедливы для средних и высоких частот. Но в басовом звене катушка со стальным сердечником лишена этих недостатков.


Полоса работы НЧ звена обычно за пределами частот, на которых начинают проявляться описанные явления. А небольшой предел тока насыщения актуален только для катушек на замкнутом сердечнике.


Поэтому основной параметр, который наиболее важен для катушки индуктивности в фильтре НЧ звена - это сопротивление постоянному току. Именно его стараются минимизировать при конструировании фильтра акустической системы.


И тут катушка на воздухе сильно проигрывает катушке с сердечником. Катушка индуктивности с железным сердечником в среднем имеет в 3 раза меньшее сопротивление и в 3 раза меньшую стоимость ,чем катушка на воздухе, намотанная тем же проводом и того же номинала. А воздушная катушка с тем же сопротивлением, что и с сердечником, и того же номинала, будет стоить в 10 раз дороже.


Предлагаем расчет и изготовление катушки с незамкнутым железным(стальным) сердечником нужного вам номинала и сопротивления. Как и наши воздушные катушки, катушки с сердечником имеют межслойную фиксацию.


  • Катушка на сердечнике справится с очень низкими разделами, также из-за низкой цены и небольшого размера будет оптимальным выбором для высокого раздела НЧ-СЧ 700-1000Гц. Катушка обеспечивает экстремально низкое сопротивление постоянному току, что крайне положительно влияет на качество баса в системе;
  • I-образный пластинчатый наборный сердечник из электротехнической стали марки 2212, размер пластины железа 96х16мм, толщина 0.5мм;

Оба типа катушек прекрасно подойдут для апгрейда или перемотки ферритовых катушек кроссоверов заводских акустических систем.


Преимущества наших катушек:


  • обмоточный провод ПЭТВ-2 из безкислородной меди(Oxide Free Copper) марки М0(содержание меди 99,95%) ;
  • допускаемое отклонение 2% - каждая катушка после изготовления измеряется прецизионным LCR-метром DER EE DE-5000 на частоте 1кГц;
  • луженые выводы катушек длиной 5см;
  • большой выбор номиналов катушек по ряду E24; намотка нестандартных номиналов на заказ;
  • срок изготовления - 5 дней;
  • бесплатная консультация по подбору нужных катушек по email(ответ в течение 3-х часов)или телефону;

С этим товаром покупают


focus

В моих катушках сердечники имеют разброс по индуктивности.Кол-во витков в паре катушек 5.6мГн отличается на 6%.

Комментировать
Deskfi.ru

Уточните, пожалуйста, номер заказа, обзвонили всех кто заказывал 5,6мгн на железе за последний год, у всех всё хорошо.

focus

Покупал давно 3-4 года,руки дошли до них только недавно.Индуктивность пришлось подгонять до 5.0мГн.-вот тут и выяснилось ,что с одной из катушек смоталось ~на 0.5м больше ,чем с другой.Мои подозрения насчёт разброса железа подтвердились пробной намоткой одинакового кол-ва витков на тот и другой магнитопровод.Разница в итоге вылезла 6%.Это не претензия к вашей продукции-для меня остаётся фактом,то что оказалось в моём случае.

Deskfi.ru

Буду благодарен если сможете прислать фото катушки, попробуем детально разобраться в чем дело. Спасибо.

Александр Хованов

Как и всегда-огромное Вам спасибо за качество. Использовал в проекте катушки на нч на железе с проводом 1,5 мм, на сч и вч катушки на воздушном сердечнике с проводом 1,5 мм. Результат отличный. Новые фильтры встали в акустику JBL L300 и порадовали прекрасным звуком. Да, конденсаторы Mundorf, НО наши отечественные к78-19 в аналогичном фильтре ни чуть не уступили. Спасибо!!!

Комментировать
